难度：
使用次数：1098

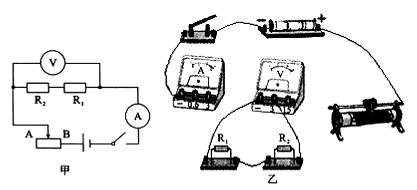

入库时间：2009-03-13在学习“串联电阻的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有50Ω 1A）、两个定值电阻（5Ω和10Ω）、电压表、电源等器材对此进行了探究。他们设计了如图甲所示的电路图。
（1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取要适当）。（2分）
（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到 （填“A”或“B”）端。
（3）下表是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，可以得出的结论是： 。
（4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能示下面哪一种情况？ （只填字母序号即可）。
A．滑动变阻器某处断路 B．只有R1被短路
C．只有R2被短路 D．电压表的某一个接线柱接触不良
（5）在这次实验中，滑动变阻器的作用是： 。
-
难度：
使用次数：192
入库时间：2009-03-13
小强的爸爸从国外带回一个电热水壶,铭牌上的几个参数翻译过来后如下表。
(1)该电热水壶中发热体的电阻为 Ω;若接在我国的家庭电路中,并能使它正常工作,那么应该在它的外部串联一个 Ω的电阻
(2)某天用电高峰的时候,小强将改装好的电热水壶装满温度为28℃的水,用了11min 40s的时间才将水烧开(当时的气压为标准大气压).那么电热水壶(串联在外的电阻不包括在内)实际消耗的功率是多少?(说明:热效率是指水吸收的热量与消耗的电能的比值.)
-
难度：
使用次数：100
入库时间：2009-03-13
一台抽水机的功率为10KW，利用它将54m3的水抽到20m高的水塔上共用了0.5h那么该抽水机做的有用功\总功和机械效率分别是多少?(g取19N/Kg)
