难度：
使用次数：54
入库时间：2013-07-19如图所示是生活中常用的一种电热水壶，它的壶嘴与壶身构成了一个 ．若电热水壶中装有2kg的水，它将这些水从20℃加热到70℃时，水吸收的热量是 【c=4.2×103J/kg•℃】
-
难度：
使用次数：53
入库时间：2013-07-19
小明自制了一种测定风速的装置，如图所示，探头和金属杆与滑动变阻器的滑片P相连，可上、下移动．当风吹过探头时，由
于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向 移动；当风速增大时，电压表的示数将 （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：74
入库时间：2013-07-19
如图所示，物体静止在斜面上，O是它的重心，请在图中作出它所受重力的示意图．
-
难度：
使用次数：72
入库时间：2013-07-19
如图所示，请在图中作出入射光线AB在水中的折射光线的大致方向．
-
难度：
使用次数：163
入库时间：2013-07-19

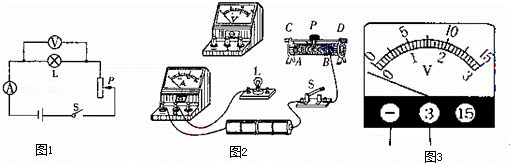

小英同学在物理实验操作考查中做“测量小灯泡的额定功率”的实验．图1是该实验是电路图．
（1）请依据图1所示的电路图，用笔画线代替导线将如图2所示的实物图补充连接成完整电路．
（2）闭合开关前，应将滑动变阻器的滑片P置于 （选填“A”或“B”）．
（3）闭合开关后若发现电压表指针向刻度盘左边没有刻度的一侧偏转，如图3所示，其原因是 ．
A．小灯泡L两端电压太低
B．电压表所选量程太小
C．电压表所选量程太大
D．电压表正负接线柱接反了
（4）利用如图1所示电路还可以完成的电学实验有（写出一个即可）： ．
