难度：
使用次数：165
入库时间：2013-07-18小军利用天平、水和烧杯来测量一不规则小石块的密度，请将他的实验步骤补充完整。
（1）把托盘天平放在水平台面上，将标尺上的游码移到零刻度处，调节天平的平衡螺母使天平平衡。
（2）用天平测量小石块的质量，右盘中的砝码和标尺上的游码如图19所示，则小石块的质量为 g。
（3）如图20所示:
a.往烧杯中加入适量的水，把小石块浸没，在水面到达的位置上作标记；
b.取出小石块，测得烧杯和水的总质量为153g；
c.往烧杯中加水，直到标记处，再测出此时烧杯和水的总质量为183g；
d.计算出小石块的体积。
（4）用密度公式计算出小石块的密度为 g/cm3。在小军的方法中引起的密度测量 值比真实值__________（选填：偏大、偏小或不变）（5）小明嫌小军的方法很麻烦，就找来了烧杯和适量的水，用弹簧测力计对矿石做了两次测量，就测出了石块密度。那么小明除了要测出石块在空气中的重力G之外,还要测出 。石块密度的表达式为
。（用字母表示，水的密度为ρ水）
-
难度：
使用次数：101
入库时间：2013-07-18

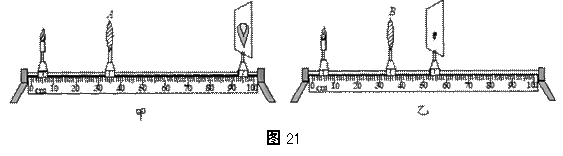

小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图21甲所示。接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图21乙所示.
(1)请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距 凸透镜B的焦距。(选填“等于”、
“大于”或“小于”)(2)图21甲所示的实验现象可以说明 的成像特点。(选填“照相机”、“幻灯机”或“放大镜”)；
(3) 在图21乙所示的实验现象中，当发现屏上所成的像比较小时，为了获得较大的像，在不改变透镜位置的情况下，可以进行的操作是：__________________________ 。
（4）为了方便从不同方向观察光屏上的像，光屏应选用较 （选填“粗糙”或“光滑”）的玻璃板。
-
难度：
使用次数：166
入库时间：2013-07-18
在“测定标有“2.5V”字样的小灯泡功率”的实验中：

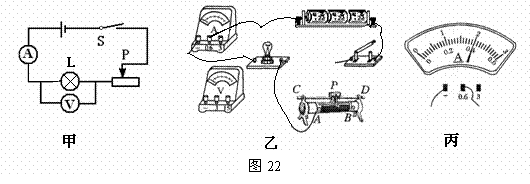

(1)经过讨论，同学们一致认为采用图22甲所示的电路图进行实验,第一小组在连接实验电路时还有导线未接上，如图22乙所示，请你用笔画线代替导线，正确完成电路连接(请勿更改原有导线，导线不得交叉)；
(2) 第二小组将图22乙电路正确连接好,合上开关S时电压表示数为2V，若要测量小灯泡的额定功率，接下来的操作应是
，当小灯泡正常发光，此时电流表的指针位置如图22丙所示，则小灯泡的额定功率是 W．
(3) 第三小组将图22乙电路正确连接好, 合上开关S，发现小灯泡特别亮,请你分析,出现这种现象的原因是 .接下来的操作应首先断开开关，然后再 .
-
难度：
使用次数：138
入库时间：2013-07-18
为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图23甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图23乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml
酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
-
难度：
使用次数：160
入库时间：2013-07-18

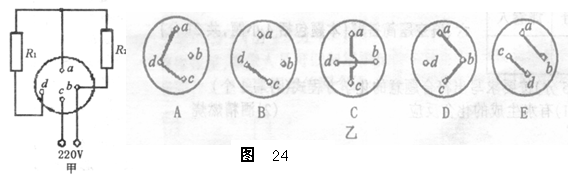

如图24甲所示的是养鸡场的一种电热孵卵器，杨洁同学为该场设计安装了调节温度的旋钮式多档开关，其内部电路简图如图甲所示，两电阻丝阻值Rl = R2 = 242Ω，旋转多档开关的旋钮可以改变a 、b 、c、d 四个接线之间的连接情况，从而使家用电器达到所需温度。图乙给出了其中的五种连接方式。
则：( l ）图乙中电路连接不正确的是哪一个？（用英文字母表示）并请你说明原因。（2 ）按图乙电路中那种连接连接方式电热孵卵器的功率最小？试计算该电器正常使用时的最小功率。
( 3 ）由于实际情况，需要开启电热孵卵器的高温档，让其工作1min；若电热孵卵器孵化室内空气质量为1.3kg，空气的比热容为1.0×103J/（kg.℃），电热孵卵器的效率为65％，那么孵化室内空气的温度上升了多少？
