难度：
使用次数：60

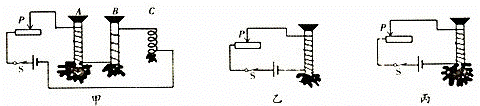

入库时间：2013-07-16为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示．根据图示现象回答下列问题：
（1）通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越 强 ．
（2）通过观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时， 有 铁芯的电磁铁，它的磁性就越强．（选填“有”或“无”）
（3）通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越 大 ，它的磁性就越强．
（4）结论：影响电磁铁磁性强弱的因素有 通过电磁铁的电流大小、线圈的匝数、有无铁芯 ．
-
难度：
使用次数：139
入库时间：2013-07-16

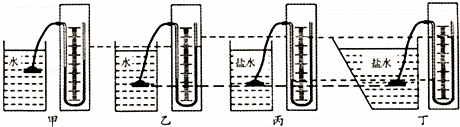

在探究“液体压强跟哪些因素有关”的实验中，进行了如图所示的操作：
（1）甲、乙两图是探究液体压强与液体 深度 的关系．
（2）要探究液体压强与盛液体的容器形状是否有关，应选择丙和丁两图进行对比，结论是：液体压强与盛液体的容器形状 无关 （填“有关”或“无关”）．
（3）要探究压强与液体密度的关系，应选用 乙丙 两个图进行对比．
-
难度：
使用次数：120
入库时间：2013-07-16

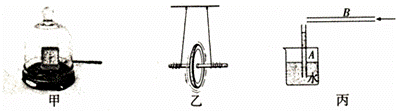

如图所示，下面几幅图是课本中的一些实验装置图，请在题中空格处填入相应的内容．
（1）实验甲中抽气机不断向罩外抽气，罩内响铃的铃声越来越小，直到听不见，这说明 ；
（2）实验乙是研究滚摆的动能与 的相互转化；
（3）实验丙中A管液面上升，此实验证明 ．
-
难度：
使用次数：200
入库时间：2013-07-16
小林同学用两节干电池、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率．

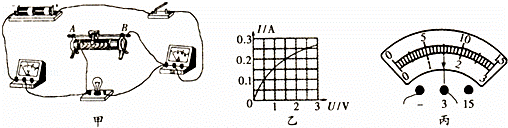

（1）如图甲所示是小林同学连接的实物图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线．
（2）闭合开关S前，滑片P应滑到最 右端 ．（选填“左端”或“右端”）
（3）电路连接正确后，闭合开关，移动滑动变阻器，继续实验，并根据实验数据画出如图乙所示的I﹣U图象，当电压表的示数如图丙所示，则此时灯泡的电阻是 7.5 Ω．
（4）小灯泡的额定功率是 0.625 W．
-
难度：
使用次数：694
入库时间：2013-07-16
如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω．闭合开关S，灯L正常发光．则
（1）电流表的示数是多少？
（2）电源电压是多大？
