如图所示,画出物体A所受的重力的示意图。
如图所示,画出力F的力臂。
小林要提起重800N的物体,但是他的最大拉力只有300N,请你帮他在图14中画出最省力的绕绳方法。
如图15是小明在探究“杠杆平衡条件”实验中的情景,请你回答下列问题:
(1)应先调节杠杆两端的平衡螺母,使杠杆在_______位置平衡,这样做是为了便于测量______。

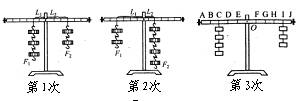

(2)下图是小明同学三次实验的情景,实验时所用的每个钩码重均为0.5N,杠杆上刻线的间距为5cm,部分实验数据记录如下表,请将表格中的实验数据补充完整。
(3)如上图第3次实验,此时杠杆已处于平衡状态。若小明同时拿走两边下方的两个钩码,则杠杆的____(“左”或“右”)端将下沉。为使杠杆重新恢复水平平衡,小明应将左侧剩余的两个钩码移至_____点处。
(4)研究杠杆平衡条件的实验中,多次改变力和力臂的大小,从而得到多组数据。这样做的目的是为了___________________。
图15

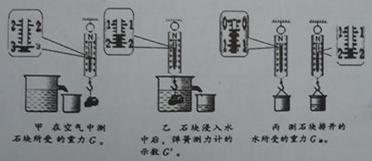

某同学在“探究浮力大小与什么因素有关”时,做了如下图所示的实验。根据要求完成下列探究过程:
(1)石块的重力G=____N。
(2)石块浸没在水中后测力计的示数G′=____N,由此可得石块所受浮力F浮=_____N。
(3)石块排开水所受到的重力G排=_____N。
(4)比较F浮和G排的大小,可以发现:F浮 ____G排。
(5)该物体的密度是__________kg/m3(ρ水=1×103kg/m3,g=10N/kg)。
