难度：
使用次数：730

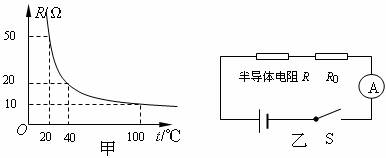

入库时间：2009-03-13半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0―0．6A）、开关、定值电阻R0（10Ω）、导线若干．
（1）定值电阻R0的作用是什么？ ．
（2）当环境温度为20℃时，电流表的读数为0．2A，求电源的电压．
（3）电流表的读数为0．4A时，求当时环境温度和半导体电阻的电功率分别是多少．
-
难度：
使用次数：112
入库时间：2009-03-13
如图是利用水和盐水等器材来研究浮力的实验过程，请根据图中提供的信息回答下列问题：
（1）本实验是研究浮力的大小与 的关系．
（2）实验可测出物体在水中所受浮力大小为 N，物体的体积是 m3（g取10N/），还可测出的物理量有 （写出一个即可,无需计算出结果）．
-
难度：
使用次数：119
入库时间：2009-03-13
如图所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3．8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0．6A、0～3A），电压表（0～3V、0～15V）．
（1）请用笔画线代替导线，把图中的电路元件连接起来．（要求：滑片P向左移动时灯变亮，且连线不得交叉）
（2）小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：
A．可能灯丝断了 B．可能是变阻器开路 C．可能是小灯泡短路

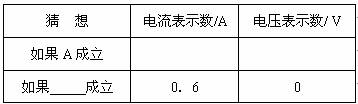

请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表．
（3）排除故障后，在测量小灯泡的额定功率时，应先调节_________________ ，使小灯泡两端电压为___________V，再测出电路中的______________．
-
难度：
使用次数：348
入库时间：2009-03-13
某物理兴趣小组在老师的指导下做了水火箭升空实验．实验器材有：饮料瓶、气筒、自行车气门、铁丝、橡皮塞、水等．水火箭构造如图所示．根据老师的介绍，同学们了解到水火箭升空原理如下：在瓶中装适量的水，塞好瓶塞后放在发射架上．用气筒向瓶内打气，瓶内上方气体压强达到一定程度，高压气体将水和橡皮塞从瓶口压出，利用水的反冲作用把瓶推向高空．
（1）水火箭升空原理可利用我们所学过的 知识来解释．从能量转化角度来看，水火箭的动能是由 能转化来的．
（2）实验后小明提出了问题：水火箭上升高度与什么因素有关呢？
小明猜想：可能与瓶中气体的压强有关；
小华猜想：可能与瓶中水的体积有关；
小军猜想：可能与瓶子的形状有关；
你认为影响因素还有 ．（写出一点）
（3）实验小组通过试验发现，瓶塞插入深度不同，瓶塞被冲出前用气筒充气次数不同（设充一次气气量相同），他们选用同一可乐瓶，瓶中水量为200ml．通过站在不同楼层观察员目测进行数据记录．考虑到安全做了三次，实验结果如下：
这可验证水火箭上升高度与 有关的猜想是正确的．
（4）为了验证小华的猜想，请你为她设计一个可行的实验步骤：
