入库时间：2013-07-10某学习小组利用图16体验“模拟引力”之后，进一步思考：绳子的拉力大小与什么因素有关？并提出了如下猜想：
猜想A：与小球的质量大小有关；
猜想B：与小球运动的快慢有关；
猜想C：与绳子的长度有关。

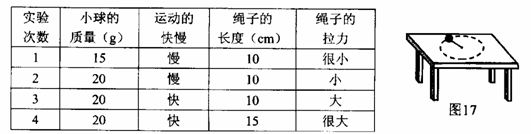

为了验证猜想，学习小组于是进行实验探究：用一根细绳子的一端拴住一个小球，用手抓住绳子的另一端，抡动细绳，让小
球在光滑水平面上做圆周运动，如图17所示。实验中，用手感受绳子的拉力大小。做几次实验后，得到实验数据如下表：(l）实验
中，小球在竖直方向上受到的_____力和______力是一对平衡力（不计空气阻力）。(2）实验中，小球的运动方向是变化的，说明其运动状态＿（选填“一定”或“不一定”）改变。若绳子断了，小球继续运动，那是因为小球具有＿。
(3）分析对比实验次数1、2的数据，可以初步验证猜想＿;分析对比实验次数＿的数据，可以初步验证猜想B。
(4）本实验采用的研究方法有转换法和_________法。
-
难度：
使用次数：117
入库时间：2013-07-10

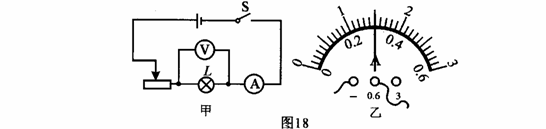

图18甲是测量标有“3.8v”字样的小灯泡额定功率
的电路图。(l）连接电路时，开关应处于＿状态，滑动变阻器的滑片应移到最＿端。
(2）当电压表示数为3.8v时，电流表的示数如图18乙所示，是＿A，由此可得，小灯泡的额定功率为______W。
(3）在实验中，小明把电流表与电压表的位置互换，闭合开关后造成_____（选填选项前的字母）。
A．电流表
被烧坏B．电压表被烧坏C．小灯泡被烧坏D．小灯炮不亮
(4）小强的电流表损坏了，老师告诉他己经没有电流表可换，而给了他一个已知阻值为R的定值电阻和若干个开关，小强重
新设计了如图19所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率。正确连接电路后，接下来的实验步骤是：① _____________________________________________
② 保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数为U2；
③ 出小灯
泡的额定功率的表达式P=_____________
-
难度：
使用次数：165
入库时间：2013-07-10
如图20所示的电路中，电阻R，的阻值为10Ω，闭合开关s，
的示数为0.4A,
的示数为0.6A，求：(l）通过R2的电流；
(2)Rl两端的电压；
(3）在60S内Rl产生的热量。
-
难度：
使用次数：116
入库时间：2013-07-10
为了监测水库的水位，小明设计了利用电子秤显示水库水位的装置。该装置由长方体A和B、滑轮组、轻质杠杆CD、电子秤等组成，且杠杠始终在水平位置平衡，OC:OD=1:2，如图21所示。已知A的体积为0.03m3，A所受的重力伪＝600N,B所受的重力为110N；当水位上涨到与A的上表面相平时，水面到水库底部的距离h=20m。不计滑轮和绳的重力与摩擦。已知水的密度为1x103kg/m3.求：
(l）水库底部受到水的压强；
(2)A受到的浮力；
(3）此时电子秤受到B对它的压力。
-
难度：
使用次数：188
入库时间：2013-07-10
图22甲是某工厂的水平传送带上产品运输及计数器的示意图。S为激光光源，能连续
发射粗细忽略不计的激光束；R为光敏电阻，当有激光照射时，其阻值较小，无激光照射时，其阻值较大。每当水平传送带上的产品和传送带一起匀速通过S与R之间时，射向光敏电阻的激光被产品挡住，通过电压表测出光敏电阻R两端电压随时间变化的规律如图22乙所示。已知计数器的电源电压为3V，保护电阻R0=200Ω。若水平传送带上的产品均是边长a=0.lm、质量m=2.5kg的实心正方体，求：(l）产品的密度；
(2）产品对传送带的压强；
(3）传送带传输产品的速度；
(4）计数器工作1min，光敏电阻R在有激光照射时消耗的电能。
