难度：
使用次数：134

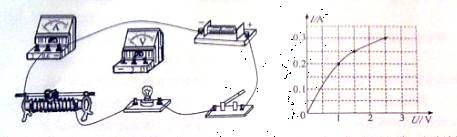

入库时间：2013-07-10小娟利用下图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线将电压表正确接入电路。
（2）闭合开关前，滑动变阻器的滑片应调到___________（选填“左”或“右”）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡_____________（选填“断路”或“短路”）。
（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图像（如图所示）。由图像可知，小灯泡正常工作时的电阻是_________Ω，当小灯泡两端的电压为1V时，小灯泡的电阻是________Ω，进一步分析图像可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而___________（选填“增大”或“减小”）。
-
难度：
使用次数：167
入库时间：2013-07-10
中国第一艘航母——辽宁舰于2012年9月正式服役。该舰长304m、宽70.5m，满载时排水量67500t，最高航速60km/h。已知海水的密度为1.0×103 kg /m3，g取10N/kg。求：
（1）满载时该舰受到的浮力；
（2）海面下7m处的舰体受到海水的压强；
（3）辽宁舰在执行任务时，以40 km/h的速度匀速航行5h，若航行时的阻力为1.5×107 N ，则这一过程中动力所做的功是多少？
-
难度：
使用次数：181
入库时间：2013-07-10
如图所示的是一种太阳能路灯的电路示意图，光控开关S白天与a点接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电，太阳能电池板在晴天时每天可接收太阳能7.5 kw·h，能使“12V、30W”的一盏路灯正常工作5天（路灯平均每天工作10h），求：
（1）路灯正常工作时的电阻；
（2）正常工作时每盏灯每天消耗的电能；
（3）太阳能电池板把光能转化为电能的效率
