入库时间：2013-07-1021．画出图11中入射光线A0的反射光线。
22．图l2是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺
线管的N极，并在导线AB段用箭头标如电流方向。
-
难度：
使用次数：111
入库时间：2013-07-10
小亮在做“探究凸透镜成像规律”的实验时，经历了以下过程。

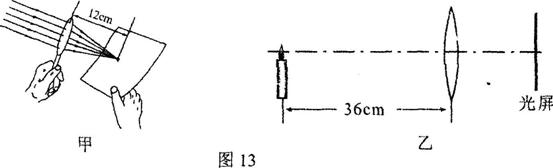

(1)在阳光下测定凸透镜的焦距(如图l3甲所示)。实验表明，凸透镜对光线有_____作用，该凸透镜的焦距为____________cm。
(2)点燃蜡烛后，调节烛焰中心、__________中心和光屏中心大致在同一高度上。
(3)在实验过程中，当蜡烛与透镜的距离如图l3乙所示时，在光屏上可得一个清晰的像，这个像是_________(选填“放大”或“缩小")、倒立的像，生活中的_______就是利用这个规律制成的。
-
难度：
使用次数：118
入库时间：2013-07-10

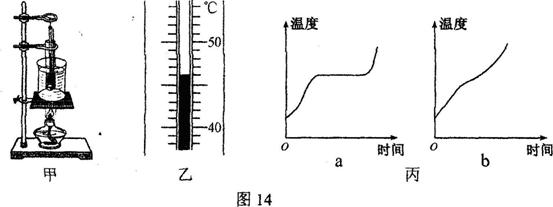

如图14甲是“探究固体熔化时温度的变化规律”的实验装置。
(1)把石棉网垫在烧杯下，并将试管放在水中加热，是为了使固体粉末受热________(选填“均匀”或“不均匀”)。
(2)将温度计插入试管中时，温度计的玻璃泡要全部插入固体粉末中，不要碰到试管底或____________．若某时刻温度计的示数如图14乙所示，则此时温度计的读数为—_____________℃。
(3)下表是实验中记录的数据。
时间／min
O
l
2
3
4
5
6
7
8
9
10
温度／℃
40
42
44
45
48
48
48
48
48
50
53
根据表中数据可知，该物质的熔点是_________℃；该物质是______(选填“晶体”或“非晶体”)。
(4)能反映上述固体熔化时温度变化规律的是图l4丙中的____________。
-
难度：
使用次数：190
入库时间：2013-07-10

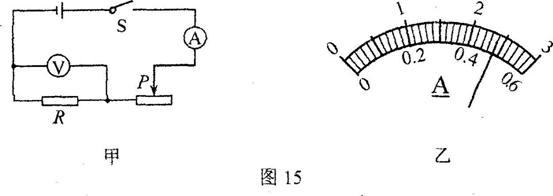

小亮用图5甲所示的电路探究“电阻上的电流跟两端电压的关系”，所用器材如下：
电压表(0～3 V，O～15 V)；
电流表(0～O．6 A，0～3 A)；
滑动变阻器A(0～10 Ω)；
滑动变阻器B(0～200 Ω)；
阻值为5 Ω、10 Ω的定值电阻各一个；
两节干电池、开关和导线若干。
(1)①用R=5Ω的定值电阻做实验时，小亮应选用电流表的量程是__________，为方便调节电流，应选用滑动变阻器________选填“A”或“B”)；按通电路前，应把滑片
P移到滑动变阻器的________(选填“左”或“右”)端。②调节滑片P使电压表示数是2.5 V，电流表示数如图l5乙所示，通过R的电流为_____A。要继续测量R两端电压为2 V时通过的电流,应将滑片P向________ (选填“左”或“右”)移动，记录对应的电压和电流值。
③为使结论具有普遍性，还应该换接________的电阻，重复上述实验。
(2)完成全部实验后，小亮细看说明书，知道电压表实际上相当于一个阻值较大的电阻，O～3 V档的阻值是3000Ω，由于电压表有电阻，把它连入电路后，不可避免地要改变被测电路中的电流。本实验中，如果把滑片P移到滑动交阻器左端，通过电流表的电流为I，断开电压表，通过电流表的电流为I/，请通过计算，说明连入电压表对被测电流的影响很小。
-
难度：
使用次数：191
入库时间：2013-07-10
据报道，广西第一条城际高铁柳州段于2013年2月26日开始铺轨，预计于2013年10月开通。柳南铁路客运专线北起柳州站，南至南宁站，全长约225 km，列车运行设计速度250 km／h。
(1)假设高铁列车以设计速度匀速运行，从柳州站到南宁
站需要多少小时?(2)铁道线采用无缝钢轨铺设。每条钢轨重3×l05 N，搬运时，起重机在10 s内把它匀速提升了l m的高度，起重机提升钢轨做了多少功?功率是多少?
