难度：
使用次数：127
入库时间：2009-03-13在探究“串联电路的总电阻与各串联电阻之和的关系”实验中，提供的器材有：定值电阻R1、R2和R3 （阻值分别为2
、3 和6）、电源（电压恒定但准确值未知）、电流表和电压表各一只、开关和导线若干．按要求完成以下内容：
（1）上图是根据实验目的选择器材后连接的部分电路，在图中用笔画线代替导线把电压表接入电路中。
（2）实验中还要用到R3 ，使用R3 的具体操作是 ：
（3）在题中所给的器材中，将电压表换成电阻箱（符号为
）也能完成此实验．在虚线框中画出一个能反映实验原理的电路图． -
难度：
使用次数：91
入库时间：2009-03-13
今年5 月12 日的坟川大地震，牵动了亿万中国人的心．在震后的救灾工作中，科学的搜救方法非常重要．有一种被称为“气垫”的工具发挥了很大的作用，这种气垫比枕头大不了多少，表面还有防滑网纹，没充气时瘪瘪的，只要有5 cm 的缝隙就能把它塞进去．
（1）气垫的表面有防滑网纹，这是为了增大摩擦还是减小摩擦？
（2）某次搜救过程中，用气瓶把气垫里面的气压加到8个大气压时，“气鼓鼓”的垫子顶起了楼板，此时气垫和楼板的接触面积为1250cm2 ，则气垫对楼板的作用力是多大？（取1个大气压为
Pa ） -
难度：
使用次数：157
入库时间：2009-03-13
用燃气灶烧水，燃烧0.5kg 的煤气，使50kg 的水从20℃ 升高到70℃．已知水的比热容为
，煤气的热值为
．求：（1）0.5kg 煤气完全燃烧放出的热盆．
（2）水吸收的热量。
（3）燃气灶烧水的效率。
-
难度：
使用次数：76
入库时间：2009-03-13

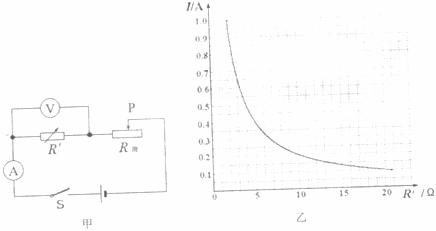

小明用图甲所示的电路，研究通过导体的电流与导体电阻的关系．电源电压恒为6V . 实验过程中．他做了六次实验，每次改变电阻箱
的阻值后，通过调节滑动变阻器始终保持两端的电压不变，记下相应的电流值．根据记录的六组数据，他在方格纸上描出了电流I与电阻箱阻值的关系图线，如图乙．
（l）记录第一组数据时，电阻箱
的阻值为4
，此时电流表示数是多少？（2）小明在实验过程中．控制电阻箱
两端的电压是多大？（3）记录第二组数据时，小明记下电流表的示数为0.4A，此时电阻箱消耗的功率是多少？滑动变阻器接入电路中的电阻是多大？
（4）记录第四组数据时，电阻箱和滑动变阻器消耗的功率之比是多少？
