难度：
使用次数：1171

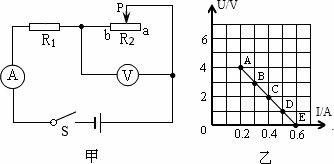

入库时间：2013-07-08如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为 Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的 点（选填“A”、“B”、“C”、“D”或“E”）．
-
难度：
使用次数：183
入库时间：2013-07-08
2012年4月30号，我国在西昌卫星发射中心用“长征三号乙”运载火箭成功发射两颗北斗导航卫星．这是中国北斗卫星导航系统首次采用“一箭双星”方式发射两颗北斗卫星轨道卫星（如图所示）．在火箭加速上升的初始阶段，卫星的动能 、重力势能 ．（均选填“增大”、“减小”或“不变”）
-
难度：
使用次数：177
入库时间：2013-07-08

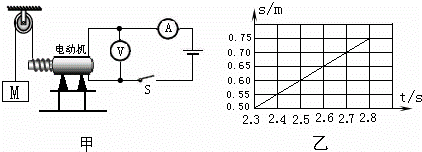

物理兴趣小组的同学用图甲所示的装置来提升重物M，图乙是物体上升过程某段时间内的s-t图线．已知物体重为1N，闭合开关后，在2.4s～2.8s这段时间内，电流表和电压表的示数分别为0.2A和4V，则2.4s～2.8s这段时间内该装置提升重物做得有用功为 J，它的效率是 %．
-
难度：
使用次数：196
入库时间：2013-07-08

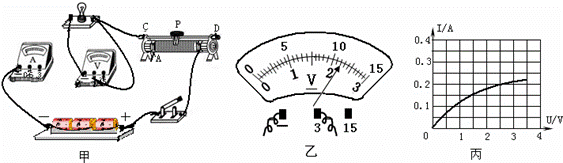

在测定“小灯泡电功率”的实验中，电源电压约为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲的实物电路连接完整．
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端，目的是为了 ．
（3）小向同学闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U关系图象，根据图象信息，可计算出小灯泡的额定功率是 W．
-
难度：
使用次数：65
入库时间：2013-07-08

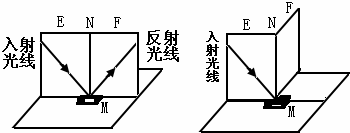

如图所示是小明同学探究反射定律的实验装置．平面镜M平放在平板上，白色硬纸板竖立在镜面上，硬纸板是由E、F两块粘接起来的，其中F可绕接缝ON转动．
（1）探究过程中，你认为最为困难也最为关键的是什么？
（2）硬纸板F的主要作用是什么？
