难度：
使用次数：79

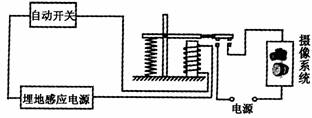

入库时间：2013-07-08如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车（相当于一个大铁块）通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使埋地感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
(1)电磁继电器工作时，它把电能转化成热能和▲
(2）当绿灯亮时，摄像系统能否工作？▲；
理由是：▲
(3）埋地感应电源正负极变化是否影响摄像系统工作？▲
-
难度：
使用次数：125
入库时间：2013-07-08
将一冰块用细线拴住慢慢地浸入到酒精中，并保持悬置状态（如图），在冰块浸入的过程中，台秤的读数将▲（选填“增大”、“减小”或“不变”）；在冰块熔化过程中，容器内液面将▲（选填“上升”、“下降”或“不变”），台秤的读数将▲（选填“增大”、“减小”或“不变”）。
（已知：冰的密度为0. 9 × 103 kg/m3，酒精的密度为0. 8 × 103 kg/ m3；整个过程中无液体溢出。）
-
难度：
使用次数：136
入库时间：2013-07-08

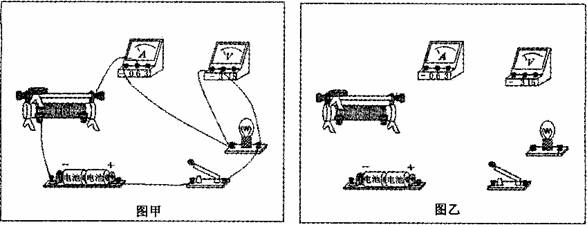

小金在测量小灯泡的电功率时，将实验器材连成如图甲所示的电路。
(1）请你指出图甲中连线的错误：▲
(2)在图乙中画出正确的实物连线图。

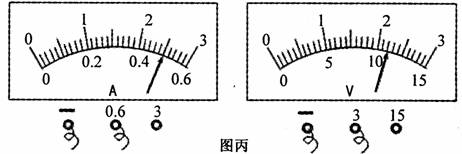

(3）若在某次实验中，电流表、电压表的读数如图丙所示，则电流表读数为▲A，电压表读数为▲V，小灯泡此时的实际功率为▲W。
-
难度：
使用次数：167
入库时间：2013-07-08
某工地用电动起重机吊起重物，重物的质量m=400kg，电源提供的电压U=220V，不计一切摩擦。当电动起重机以v=0.lm/s的恒定速度向上提升重物时，电路中的电流I=2Aa (g取l0N/kg)
(1)电动机线圈的电阻R是多少？
(2)电动机匀速提升质量m’ = 200kg的重物，电动机的输人功率不变，提升速度是多少？
-
难度：
使用次数：128
入库时间：2013-07-08
小张将一瓶矿泉水在冰箱中放较长时间后取出，一会儿发现瓶外壁出现小水珠。用干毛巾擦净，等一会儿又出现小水珠。于是他与小吴一起对此现象进行研究，但观点不一致。小张认为这是矿泉水瓶内的水往外渗透后，附着在矿泉水瓶外壁上；而小吴则认为是空气中的水蒸气液化成小水珠附着在矿泉水瓶外壁上。请你设计一个实验证明他俩的结论是否正确。
