难度：
使用次数：151
入库时间：2013-07-07根据图8小磁针静止时的指向，在对应位置标出通电螺线管的N极和电源的“+”和“-”极。
-
难度：
使用次数：145
入库时间：2013-07-07
22．如图9所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图。
-
难度：
使用次数：51
入库时间：2013-07-07
下面是小华进行探究“平面镜成像特点”的活动过程。
（1）实验室有厚为0.2cm的透明玻璃板A和厚为0.5cm的透明玻璃板B。为了减小误差，他应该选用 玻璃板做实验。(选填“A”或“B”)。
(2)为了便于观察，该实验最好在 环境中进行(选填“较明亮”或“较黑暗”)。
（3）如图10所示，把点燃的a蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像，如果将a蜡烛向玻璃板靠近，像的大小会 （选填“变大”、 “不变”或“变小”)。
（4）如果在a蜡烛像的位置上放一张白纸做屏幕，则在白纸板上 填“能”或“不能”)承接到a蜡烛的像。这说明平面镜所成的像是 像。
-
难度：
使用次数：130
入库时间：2013-07-07
下面是小王利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验。（每个钩码重0.5N）
（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向 （选填“左”或“右”）端调节，直到杠杆在水平位置平衡。
（2）如图11所示，①在杠杆A点处挂4个钩码，则在B点处应挂 个同样的钩码，杠杆仍然在水平位置平衡。
②把B点处的钩码取下，在B点处施加一个竖直向下的拉力F= N时，杠杆仍然在水平位置平衡。当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将 （选填“变大”、 “变小” 或“不变”)。原因是 。
（3）如果小王又进行了如图12所示的探究，考虑杠杆 的影响，发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时，则弹簧测力计的示数应大于 N。
-
难度：
使用次数：149
入库时间：2013-07-07

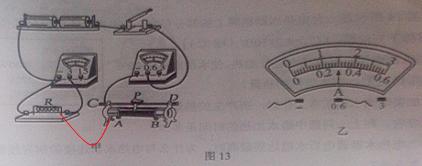

小明用图13（甲）所示的电路探究“电阻上的电流跟两端电压的关系”。
（1）请你在图13（甲）中用一根导线（用笔画线代替）完成实验电路的连接。（要求滑动变阻器滑片向左移动时，电流表示数增大）
（2）连接电路时，开关要 ---- 。
（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数。其原因可能是电阻R （选填“断路”或“短路”）
（4）排除故障后，小明在实验中通过调节滑动变阻器的滑片，测出电阻R在不同电压下的电流值，如下表所示
U(V)
0.5
1.0
1.6
1.9
2.5
3.0
I(A)
0.1
0.2
0.3
0.4
0.5
0.6
①小明在实验中所用电阻R的阻值约为 Ω。
②分析表中的数据得到：电阻一定时，电流跟电压成 。
（5）小明将电阻R换成一个额定电压为3.8V,阻值约为10Ω的小灯泡，进行”“测量小灯泡的额定电功率”的实验：
①在增加一节干电池的同时对电路还必须进行改动的是 。
②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图13（乙）所示，其读数为0.3 A，则小灯泡的额定功率是 W。
