难度：
使用次数：137
入库时间：2013-07-07（2013•绥化）（1）在“探究光的反射规律”的实验中，某同学进行了如图甲所示的实验．
①若想探究反射光线、入射光线和法线是否在同一平面内，应如何操作？ 把纸板B向后（或向前）弯折，观察纸板B上是否有反射光线
②如果让光线逆着OF的方向射向平面镜，会发现反射光线沿着OE方向射出，这表明： 在反射现象中光路是可逆的 ；
（2）将一束光斜射到平静的水面上，如图乙所示，请完成光路图．
-
难度：
使用次数：125
入库时间：2013-07-07

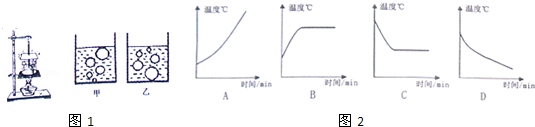

（2013•绥化）在“探究水的沸腾”实验中，某实验小组观察到图1中图甲和图乙所示两种情况
（1）你认为图 甲 是水沸腾时的情景（选填甲或乙）．
（2）实验过程中发现，从开始给水加热到水开始沸腾的时间过长，为了缩短加热时间，请你提出两条有效的操作建议：
① 减少水的质量 ，
② 提高水的初温 ；
（3）探究结束后，四位同学分别绘制了水的温度和时间关系的曲线如图2，其中能正确反映“探究水的沸腾”实验过程中温度随时间变化关系的是： B ．
-
难度：
使用次数：111
入库时间：2013-07-07
（2013•绥化）在“探究滑动摩擦力与哪些因素有关”的实验中，同学们提出了以下三种猜想：
A、滑动摩擦力的大小与物体运动的速度有关
B、滑动摩擦力的大小与物体间接触面的粗糙程度有关
C、滑动摩擦力的大小与压力大小有关
实验室提供的器材有一面粗糙一面光滑的长木板、带钩的木块、钩码、弹簧测力计．
（1）把长木板水平放置，木块放在木板上静止如图甲所示，请在图甲中画出木块受到的重力和支持力的示意图．
（2）选用图 丙 （选填乙或丙）的方案完成实验，能获得更好的实验效果．
（3）下表是同学们测得的部分实验数据．通过分析数据，可以验证 A 猜想是错误的， B 猜想是正确的（均选填猜想序号）实验中采用的方法是 控制变量法 ．
实验序号
压力大小
表面光化程度
相对运动快慢
测力计示数/N
1
一个木块
较光滑
很慢
2.0
2
一个木块
较光滑
慢
2.0
3
一个木块
较粗糙
慢
2.4
-
难度：
使用次数：138
入库时间：2013-07-07
（2013•绥化）在“测量小灯泡电功率”的实验中，电源电压是4.5V，小灯泡额定电压是2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（要求滑片向右移动时灯泡变暗）．
（2）小云同学连好最后一根导线，灯泡立即发出明亮耀眼的光且很快熄灭．检查发现连线正确，请你找出实验中两个操作不当之处：① 连接电路时，开关没有断开 ，② 滑动变阻器的滑片未调至最大阻值处 ；
（3）故障排除后，小云同学闭合开关，移动滑动变阻器的滑片P到某点，电压表的示数如图乙所示，为 1.8 V．若她想测量小灯泡的额定功率，应将图甲中的滑片P向 A （选填A或B）端移动，使电压表示数为2.5V．
（4）她又移动滑片，记下几组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息可以计算出小灯泡的额定功率是 0.75 W．
（5）在她移动滑片过程中，发现电压表示数要比电流表示数增大的快，这是因为 灯丝电阻随温度的升高而增大 ．
（6）另一组同学连好同样的电路，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 小灯泡的灯丝断了 （写出一种情况即可）．
-
难度：
使用次数：179
入库时间：2013-07-07
（2013•绥化）电冰箱在结构上和工作过程中应用了许多物理知识，如图所示．请结合图中提供的信息和所学的物理知识回答下列问题：
（1）电冰箱使用的是 三脚 插头（选填两脚或三脚），使用这种插头的原因是 防止电冰箱漏电时发生触电事故 ．
（2）这个电冰箱正常工作一天消耗的电能约为 1.6kW•h ．
（3）电冰箱使用时，必须离墙一段距离这是为了 防止电热带来的危害 ．
额定电压
220W
总输入功率
170W
除霜功率
140W
冷冻能力
10Kg/24h
耗电量
1.6kw．h/24h
