难度：
使用次数：180
入库时间：2013-07-06如图所示的A物体处于静止状态，请画出A在水平方向的受力示意图。
-
难度：
使用次数：216
入库时间：2013-07-06
17.请完成图中的光路图。
-
难度：
使用次数：156
入库时间：2013-07-06

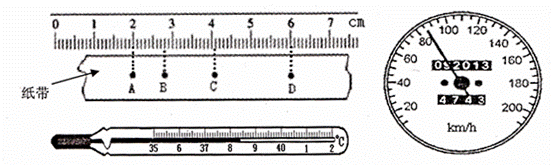

将下图中三种仪器的测量结果（数值及单位）填写在下表相应的空格中。
纸带中AD两点的距离
体温计的温度
汽车运动的速度
-
难度：
使用次数：164
入库时间：2013-07-06
如图所示，晓月利用铁架台、带有刻度的杠杆，细线、若干砝码等试验装置探究杠杆的平衡条件。请你回答下列问题：
（1）在挂钩码前，晓月发现杠杆左端低，右端高，她将杠杆两端的平衡螺母向 调节，使杠杆在水平位置平衡。
（2）接着晓月在杠杆的两端挂上不同数量的钩码，移动钩码的位置，保持杠杆在水平位置平衡。其目的是： ； 。
（3）改变钩码数量与位置，获取三组测量数据（如下表），可以减少实验的 ，根据表中的数据你得出杠杆的平衡条件是： ，并完成下表中的空格。
实验测量数据记录表：
实验次序
动力F1/N
动力臂L1/cm
阻力F2/N
阻力臂L2/cm
1
2.0
5.00
1.0
10.00
2
2.0
10.00
2.0
10.00
3
2.0
10.00
2.0
-
难度：
使用次数：151
入库时间：2013-07-06

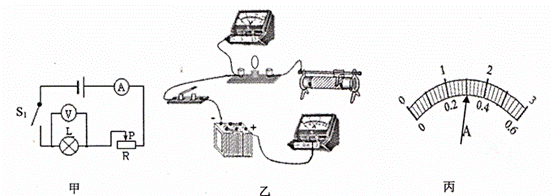

如图甲是晓红设计的“测量小灯泡额定功率”的电路图。已知电源U恒为6V，小灯泡额定电压2.5V，小灯泡正常发光是通过的电流约为0.32A。
（1）请用笔画线代替导线，根据甲图原理将乙图中实物电路连接完整。
（2）当晓红连接好所有的导线时，发现小灯泡立即发出耀眼的光，接着小灯泡烧坏，请指出晓红在连接电路时的错误操作：
① 。
② 。
（3）晓
红更换小灯泡，正确连接电路，闭合开关后，移动滑片P，灯泡正常发光时，通过灯泡的电路如图丙所示，求出小灯泡的额定功率 W。（4）晓红还想用原实验器材测量电阻丝Rx的阻值(约1Ω)，滑动变阻器R的最大阻值约为15Ω，她用电阻丝替换小灯泡，闭合开关后发现电压表已损坏，其他器材完好，还有一个开关S2可用。请在方框中画出测电阻丝Rx阻值的电路图，简述主要的实验步骤并写出电阻Rx最后表达式。
