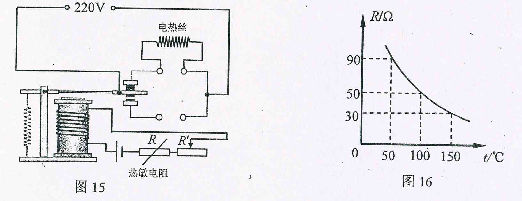

    如图l5所示为一恒温箱温控电路，包括工作电路和控制电路两部分。R为热敏电阻(置于恒温箱内)，阻值随温度变化的关系如图16所示。恒温箱温控电路工作原理是：加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热。

      (1)图中所示状态，电路处于加热还是未加热?

      (2)恒温箱的温度为]00oc时，继电器线圈中的电流达到20mA，衔铁被吸合，此时热敏电  阻R消耗的功率是多少?

    (3)电阻R1，有什么作用?
