难度：
使用次数：281
入库时间：2013-07-04如下中图所示，已知一束光的一条边缘光线a的传播光路，请根据光的反射定律作出另一条边缘光线b的传播光路，并在虚线框内画出相应的光学元件。
-
难度：
使用次数：188
入库时间：2013-07-04
如上右图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极。
-
难度：
使用次数：192
入库时间：2013-07-04

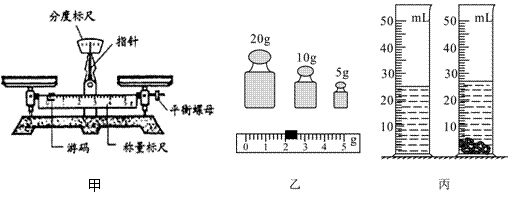

如图甲所示，是我们实验室常用的托盘天平。
（1）它的工作原理是利用_________的平衡条件，由于它的两个_______相等，所以待测物的质量等于_______盘内砝码的质量。
（2）天平使用前要进行_________，如果指针偏向分度标尺左侧，则应该向______（“内”或“外”）调节平衡螺母。
（3）由于最近国际市场黄金价格大幅下降，国内黄金饰品价格也随之下降，小明的妈妈趁机在某金店购买了一款心仪已久的黄金手链，标签注明为“千足金38.599g”。小明妈妈担心产品质量，请正在准备参加中考的小明鉴别。小明借助实验室的器材采取了下面的步骤：
①用托盘天平测量手链的质量m，所用砝码和游码位置如图乙所示，则手链质量m=_______g；
②用量筒测手链的体积V，放入项链前、后量筒内水面位置如图丙所示，手链体积V=______cm3；
③查阅教材得到黄金密度为
④通过计算，可以判定这款手链产品_______（“是”或“不是”）纯金的。
-
难度：
使用次数：173
入库时间：2013-07-04
初三某班同学到实验室做“测量小灯泡功率”的分组实验。待测小灯泡的额定电压为2.5V，电阻约为10Ω。实验室有如下器材：
A．电源E（电压为6V） B．电流表A（0～0.6A，0～3A）
C．电压表（0～3V，0～15V） D．滑动变阻器R1（5Ω，0.3A）
E．滑动变阻器R2（50Ω，0.5A） F．滑动变阻器R3（500Ω，1A）
G．开关S，导线若干

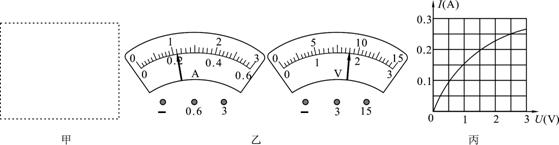

（1）在图甲的虚线框内画出本实验应该采用的实验电路图；
（2）实验应该选用的最合适的滑动变阻器是____（填器材代号）；
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_____V，流过小灯泡的电流是____A，此时小灯泡的电阻是____Ω（结果保留二位小数）；
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙，根据图像提供的信息，小灯泡的额定功率为____W。
-
难度：
使用次数：151
入库时间：2013-07-04
随着人们生活水平的提高，不少居民小区都配备了健身房。小明每个周末回家都会到健身房锻炼，如图所示是小明最喜爱的用于锻炼臂力的健身拉力器结构示意图。如果小明每次向下拉动拉杆时，拉力为F=250N，在0.4s内使质量为m=20kg的配重块匀速升高到h=40cm后放手让其自由落下。不计拉杆和绳的重力，g取10N/kg。求：
（1）小明拉动拉力器的功率P；
（2）小明拉动拉力器过程中克服摩擦所做的功；
（3）在小明锻炼过程中拉力器的机械效率η。
