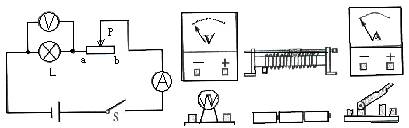

入库时间：2009-03-13小宇要测定一个额定电压为3.8V小灯泡的额定功率，他设计了如图所示电路。则：
①在连接电路时，开关应处于 状态，变阻器的滑片应移到 处。
②将实物电路连接好。
③实验中发现电压表示数为2V，为测小灯泡的额定功率应将滑片P向 端（填“a”或“b”）移动，使电压表示数达到3.8V，这时观察到电流表示数为0.2A。小灯泡的额定功率为 W。
-
难度：
使用次数：96
入库时间：2009-03-13
电炉子工作时，电炉丝与导线是 联的，通过它们的电流相等。根据 定律，在相同情况下，电流通过导体产生的热量跟电阻成 。电炉丝的电阻比导线大，因此产生的热量 ，所以电炉丝比导线热。
-
难度：
使用次数：130
入库时间：2009-03-13
根据小磁针静止时的指向，在下图中标出通电螺线管的N、S极和电源的正、负极。
-
难度：
使用次数：208
入库时间：2009-03-13
一个标有“220V 100W”的灯泡接在照明电路中，灯丝的电阻是 Ω，该灯泡工作 h消耗的电能是0.1kwh。
-
难度：
使用次数：148
入库时间：2009-03-13
进一步探究：科学家安培发现，两根平行导线通电后有如图所示的现象（图中实线、虚线分别表示通电前、后的情况）。
①可见，平行通电导线之间有力的作用。而且，当通入的电流方向相同时，导线相互 。
②平行通电导线之间相互作用力的大小可以用安培定律F＝klI1I2/r来描述。其中，I1、I2分别为两根导线中通入的电流，l为导线的长度，r为导线之间的距离，k为比例系数。某次实验数据如下：
实验次数
L/m
I/A
I2/A
r/m
F/N
1
1
0.2
0.2
0.1
0.8×10-7
2
0.2
0.2
0.1
0.4×10-7
3
1.5
0.4
0.2
1.8×10-7
请将表格断气填写完整。比例系数k＝ N/A2。对于位置固定、长度一定的两根平行导线，如果保持F大小不变，两根导线中的电流大小关系可以用图像中的图线 来表示。
