难度：
使用次数：196

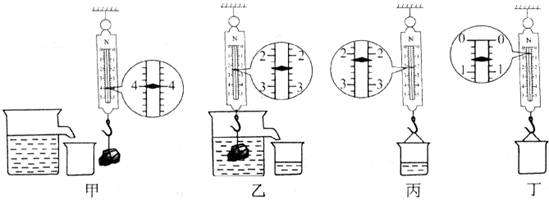

入库时间：2009-03-13张扬在某实验中的主要操作步骤及弹簧测力计的示数，如下图所示：
(1)根据图中提供的信息，石块受到的浮力F浮=________N，石块排开水所受的重力G排=__________N。
(2)由此得出的结论是：__________。
(3)该石块的密度
石=__________kg／m3 -
难度：
使用次数：78
入库时间：2009-03-13
李刚学习了电功率的概念后，要对小灯泡的电功率进行研究。

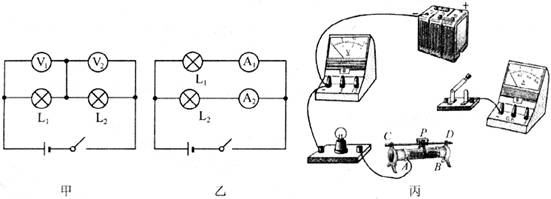

(1)取两个阻值不同的灯泡L1、L2要探究它们的电功率跟哪些因素有关?他设计了如图所示的电路图。
要探究它们的电功率跟电压的关系，实验中要控制两灯的__________相同，采用甲、乙两图中的__________电路图。
(2)现要测定一额定电压为3.8V，灯丝电阻约为10
的小灯泡的额定功率，如图丙所示，电 源电压为6V，滑动变阻器标有“10，1A”字样。①请用笔画线代替导线，将电路中未连接部分接好。
②在电路连接正确的情况下，闭合开关，发现灯泡不亮，电流表几乎没有示数，电压表示数接近电源电压，则原因可能是
A．小灯泡被短路 B．灯丝断了
C．电流表被短路 D．滑动变阻器连人电路的电阻太大
-
难度：
使用次数：127
入库时间：2009-03-13
小明的新家想装一台无水箱式电热水器，这种电热水器当有冷水流过它时，就能达到要求的温度而立即从喷头流出供淋浴。已知冷水温度为15℃，淋浴所需热水温度为40℃，电热水器一分钟流出热水的质量约为4kg，水的比热容为4.2×103J／(kg・(℃)。
(1)将质量为4kg温度为15℃的冷水，加热到淋浴所需要的温度，水吸收的热量是多少?
(2)如果不考虑热损失，无水箱式电热水器的电功率至少多大才能满足淋浴的要求?
(3)小明新家的电路允许通过的最大电流为30A，问他家能不能使用该电热水器?
-
难度：
使用次数：533
入库时间：2009-03-13
“塔吊”是建筑工地上常见的起重设备，在汶川地震灾区救援现场，用“塔吊”可将很重的水泥板方便地吊起并安放到工作区域内。(g取10N／kg)
(1)现有一“塔吊”如图所示，它有一水平臂AB，AO叫平衡臂，OB叫吊臂。C为可移动的滑轮组，C移动的范围是从O点到B点。已知：AO=10m，OB=50m。若“塔身”的宽度和铁架、滑轮组所受重力及摩擦均不计，在A端所装配重的质量为5t，要想起吊质量为1.25t的水泥板，为安全起吊，C应移动到离O多远的地方?
(2)若“塔吊”20s内将质量为1.25t的水泥板匀速提高了4m，那么，“塔吊”提升水泥板的功率是多少?如果机械做的额外功是3×104J，“塔吊”的机械效率是多少?
-
难度：
使用次数：148
入库时间：2009-03-13
一传感器(可以看作一纯电阻)上标有“3V，0.9W”字样，为了检测它的电学性能，设计了如图所示的电路，将它与滑动变阻器串联，滑动变阻器上标有“10
，1A”字样。
(1)为确保电路安全，请计算在
,b间所加电压的最大值。(2)如果
、b间加4.5V的电压，要使传感器正常工作，滑动变阻器接人电路的电阻多大?整个电路消耗的功率多大?
