难度：
使用次数：80
入库时间：2013-07-03如图甲是果农修剪树枝的情景,图乙是图甲明亮部分的简化图，F1是剪刀受到的动力,B是阻力的作用点。请在图乙中标出支点O的位置，并作出阻力F2和动力臂L1。
-
难度：
使用次数：57
入库时间：2013-07-03

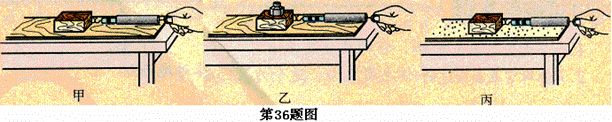

如图是“探究滑动摩擦力的大小与什么因素有关”的实验.
（1）在此实验操作中必须让
木块做 直线运动。（2）比较甲、乙两图，可以得到的结论是：在 相同时， ，滑动摩擦力越大。
（3）比较 两图，可以得到的结论是： 一定时，接触面越粗糙，滑动摩擦力越大。
-
难度：
使用次数：151
入库时间：2013-07-03
小明利用如图所示的装置对眼睛的成像原理进行探究,凸透镜的焦距f=10cm。
（1）实验前，必须将烛焰、凸透镜、光屏三者的中心调整到 上。
（2）图中的凸透镜相当于眼睛的晶状体，光屏相当于眼睛的 。此时应将光屏向 移动，光屏上才可接收到一个清晰的倒立、缩小的实像。
（3）若进一步探究远视眼的成因，小明应更换一个焦距 （选填“更大”或“更小”）的凸透镜进行对比实验分析。
（4）实验完毕，小明想继续探究平面镜成像的规律，他应将光具座上的凸透镜换成 ，光屏换成 。
-
难度：
使用次数：159
入库时间：2013-07-03
小明利用如图所示装置和器材，探究水的沸腾特点和物质的吸热能力。
（1）小明设计的电路中的R甲、R乙必须满足的条件是___________。
（2）只闭合开关S2，观察水的沸腾，测得数据如下表：
时间（min）
0
1
2
3
4
5
6
7
8
温度（℃）
90
92
94
96
97
98
98
98
98
分析数据可知，水沸腾过程中的特点为： 。
（3）断开S2，待水冷却后，继续探究物质的吸热能力。小明应控制水和煤油的___________、初温相同。且应先闭合开关
，再闭合开关 ，并控制水的末温低于 ℃。实验表明：水的末温比油 ，水的吸热能力比油强。
-
难度：
使用次数：172
入库时间：2013-07-03

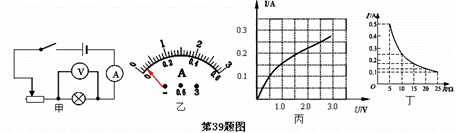

小明利用如图甲所示电路测定小灯泡的功率。被测小灯泡的额定电压为2.5V，电阻约为10Ω左右。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个、导线若干、滑动变阻器三只：R1（20Ω 0.5A）、R2（50Ω 0.5A）、R3（500Ω 1A）。
（1）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是__________________。正确连接电路闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近6V，电流表示数几乎为0，电路的故障可能是____________________________________。
（2）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，小明画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为_______W。在多次测量中，小明还发现：当电压表的示数增大时，电压表与电流表的示数之比 。（选填“变大”、“变小”或“不变”）。
（3）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，小明仔细观察，发现这只灯泡的玻璃内壁变黑。灯泡亮度偏暗的
原因是灯丝发光时发生____________（选填物态变化名称）而变细，消耗的实际功率变___________的缘故（选填“大、小）。（4）灯泡的功率测量完毕，小明用5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻更换电路中的灯泡，探究电流跟电阻的关系，得到如图丁所示的电流I随电阻R变化的图像，则小明应
选用滑动变阻器_______（选填“R1”、“R2”或“R3”）。若某次实验中滑动变阻器连入的阻值为14Ω，则所选定值电阻的阻值为 。
