难度：
使用次数：137
入库时间：2013-07-03如图所示，重为10N的物体M在水平面上向右做匀速直线运动，请画出物体M所受重力的示意图。
-
难度：
使用次数：147
入库时间：2013-07-03
小豪用焦距12cm的凸透镜做成像实验，他把蜡烛和光屏分别置于凸透镜两侧，移动蜡烛与光屏，在光屏上得到清晰的像，记下蜡烛和光屏到凸透镜的距离，数据如下表：
实验次数
蜡烛到凸透镜的距离/cm
光屏到凸透镜的距离/cm
烛焰像的大小/烛焰的大小
1
30
20
0.7
2
24
24
1
3
18
36
2
4
15
60
4
从上表中的数据可以看出：
（1）当物体向焦点移动时，物距变小，像距逐渐 ，像的大小逐渐 （选填“变小”、“变大”或“不变”）；
（2）四次实验中，像与物之间的最短距离是 cm。
-
难度：
使用次数：134
入库时间：2013-07-03

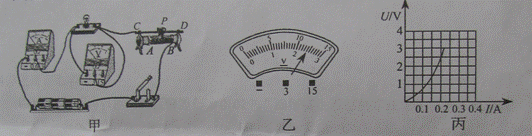

某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，使用的小灯泡额定电压为2.5伏。
（1）电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的集团，他们分析电路故障原因可能是（ ）
A．小灯泡断路 B．小灯泡短路 C．滑动变阻器断路
（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为 V；
（3）在（2）的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向 （选填“A”或“B”）端移动;
（4）他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可知小灯泡的额定功率是 W；
（5）一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是（ ）
A．探究电流的磁场强弱与电流大小的关系 B．探究电流与电压的关系
C．探究电
流产生的热量与电阻的关系 -
难度：
使用次数：120
入库时间：2013-07-03
现有一质地均匀、形状不规则的小石块，刘海同学想用天平和量筒测量它的密度。
（1）在调节天平平衡时，他先把天平放在水平桌面上，然后将游码移至标尺左端零刻线处，观察到横梁指针指在分度盘中线的左侧，如图甲所示。此时他应将横梁右端的平衡螺母向 （选填“左”或“右”）移动；
（2）天平平衡后，刘海在左盘放石块，右盘添加砝码，向右移动游码后，指针停在分度盘中央，所加砝码数值和游码的位置如图乙所示。最后他把小石块浸没在装有适量水的量筒中如图丙所示。测小石块的密度为 kg/m3；
（3）实验中，如果刘海同学没有将游码完全调到零刻线就开始调节天平平衡，然后测量小石块的质量，再测小石块的体积。那么他最后测得的小石块的密度比真实值 （选填“偏大”、“不变”或“偏小”）。
-
难度：
使用次数：111
入库时间：2013-07-03
某中学学生公寓新安装了即热式电热水器，解决了学生日常饮水需要。图表为该电热水器的部分技术参数。
（1）该电热水器正常工作时的电流是多少安培？
（2）该电热水器贮满初温为20℃的水后，在一标准大气压下将其烧开，则在此过程中该电热水器消耗的电能是多少焦耳？（假设电能全部转化为内能c水=4.2×103J/(kg·℃)）
(3)忽略温度对电热水器电阻的影响，若在实际电压为210V的工作环境下，该电热水器的实际功率是多少瓦特？
