难度：
使用次数：332
入库时间：2009-03-13某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5
、10、15各1只），滑动变阻器l只，开关1个，导线若干；设计的电路图如下图所示。
（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器 R2的作用是 。
下面是他们获得的一组实验数据：
电压U／V
2
4
6
8
10
电流I／A
0.39
0.79
1.20
1.58
2.00
（2）实验中他们选用的定值电阻阻值为
；（3）请在坐标系上画出电流随电压变化的图像；
（4）分析表中的数据或图像，你能得出的探究结论：
-
难度：
使用次数：126
入库时间：2009-03-13
“热得快”是用来插入开水瓶中烧开水的电热器，如图所示。小明同学设计了浮球自控开关，当水位降到一定位置时，触点开关自动断开，防止“热得快”被烧坏。乙图是接线盒的放大图。若空开水瓶的质量是1kg；装满水后的总质量为3kg，“热得快”的接线盒上标有“220V 550W”的字样。试求：
（1）装满水时，瓶对桌面产生多大的压力？（g取10N／kg）
（2）若浮球的体积为80cm3，浮球和浮杆共重0.1N，不计浮杆的体积，装满水时，浮球所受的浮力是多大？开关的两个触点之间的压力是多大？
（3）若水的初温是29℃，在1标准大气压下，烧开这瓶水最少需要消耗多少电能？
（4）若在用电高峰期，“热得快”两端电压只有198V，则此时“热得快”的实际功率是多大？
-
难度：
使用次数：141
入库时间：2009-03-13
下图甲所示是养鸡场的一种电热孵卵器，某同学为该养鸡场设计安装了调节温度的旋钮式多档开关，其内部电路简图如图甲所示，两电阻丝阻值

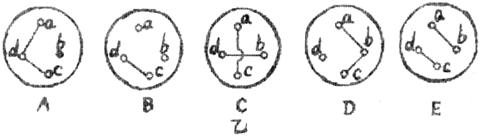

，旋转式多档开关的旋钮可以改变a、b、c、d四个接线之间的连线情况，从而使家用电器达到所需温度。图乙给出了其中的五种连接方式。
（1）图乙中电路连接不正确的是哪一个？请你说明原因。
（2）计算该家用电器正常使用时的最小功率。
（3）如果请你选用下表中的材料做电阻线，你将选用何种材料？若电阻线的横截面积为1mm2，至少要多长的电阻线？
几种长1m，横截面积为1mm2的金属导线在20℃时的电阻值
导线
电阻
导线
电阻
铜
0.017
钨
0.052
铝
0.027
锰铜合金
0.44
铁
0.096
镍铬合金
1.1
