入库时间：2013-06-30在”研究串联电路电压的特点”实脸中，小阳同学设计并连接了如图所示的电路，其中小灯泡L的颇定电压为10V，电压表、电流表均选择了合适的量程且能正常使用.
(1）闭合开关S后，小阳发现电压表V2的示数为OV，而电压表V1、V3的示数均为12V，电流表也有示数.你认为出现这种情况的原因可能是_______________ ·
(2）恢复正常后，闭合开关并移动滑动变阻器滑片，依次记录了以下几组数据
次数
U1
(V1示数/V)
U2
(V2示数/V)
U3
(V3示数/V)
1
2
10
12
2
4
8
12
3
6
6
12
分析以上实验数据，可以得出的结论是_____________________.
(3）完成并记录了第3次实验数据后，小阳想测量一下小灯泡的额定功率，结合题目信息，以下操作可以达到目的的是_________________________.
A.向左移动滑动变阻器滑片，使V1的示数为10V，同时读出电流表示数
B.向右移动滑动变阻器滑片，使V1的示数为10V，同时读出电流表示数
C.向左移动清动变阻器滑片，使V2的示数为2V，同时读出电流表示数
D.向右移动滑动变阻器滑片.使V2的示数为2V，同时读出电流表示数
-
难度：
使用次数：183
入库时间：2013-06-30
以下是部分媒体资料：
义乌“三改一拆”让城乡变美.许多违章建筑都建了宽大、结实的墙基，单凭人工，拆违强度很大……（如图l)履带式挖掘机是拆违的重要工具（如图2)，其自重达12吨，部分违章建筑建造位置特珠，大型机械难以进入，只能人工拆除……
许多原来被违章建筑占据的地方，拆违后，都种植了树木，恢复了绿化，……
……
请回答以下问题：
(1)“宽大、结实的墙基”，使建筑牢固，人工拆违，一人之力很难推倒高墙，众人合力，就容易成功，如图1所示.这说明力的作用效果与力的______________有关.
(2）如果履带式挖掘机两条履带与地面接触总面积为1.5平方米，请列式计算此挖掘机对水平地面的压强是多大？
(3）上述挖掘机在工作过程中要经过某桥梁，驾驶员发现桥头立有如图3所示的警示标志.请判断该挖掘机能否通过此桥梁，并简要说明理由._________________
(4)“拆违后，都种植了树木，恢复了绿化’，这样做不仅美化了环境，从科学的角度分析，也有很多有益之处，请你列举一点：_________________________
-
难度：
使用次数：53
入库时间：2013-06-30

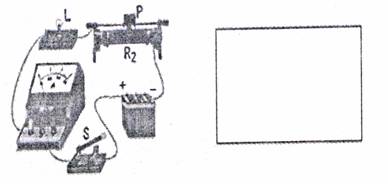

小阳同学在实验室选用部分器材连接了如图所示的电路，其中电源电压为6伏并保持不变，灯泡L上标有“3V、0.3A”字样，滑动变阻器R2的阻值变化范围为O--200Ω，电流表选“0--0.6A”量程.检查连接正确后，闭合开关S，灯泡发光.
(1）遵循规范的实验操作，为配合答题分析，小阳认为需要画出此时的电路图，请你帮她将电路图画在方框内.
要求：①电路图必须包含实物图中所有元件（开关S闭合，可用导线代替）
②在图中标出该状态时可以确认并可供计算的已知条件
③最终图形请用0.5毫米及以上的黑色签字笔描黑
(2）请列式计算此时电流表的读数.
(3）要保证电路中各元件不损坏，请通过计算确定滑动变阻器可连入电路的阻值范围.
