难度：
使用次数：150
入库时间：2013-06-29(1)在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P．读出三组不同电压下的电流值，可探究出：当电阻一定时，电流与电压成_______比。调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2>R1>R0．要使E、F间的电压表示数保持U不变，应将滑动变阻器的滑片P逐渐向_______ (选填“A”、“B”)端移动，可探究电流与电阻的关系。
(2)在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3．8V”的小灯泡。在乙图电路中，当滑动变阻器的滑片P向_______ (选填“A”、“B”)端移动时，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐_______ (选填“变大”、“变小”)，通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是______________。当小灯泡两端电压表的示数为3．8V时，电流表示数如图丙所示，则电流表的示数为_______A．小灯泡的电功率为_______W。最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率_______ (选填“偏大”、“偏小”、“相等”)。
-
难度：
使用次数：145
入库时间：2013-06-29

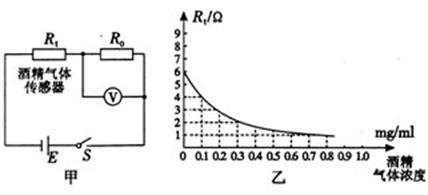

交通法规禁止酒后驾驶，为加强检查力度，酒精测试仅被广泛应用。如图甲所示是酒精测试仪简化的工作电路，已知电源E的电压U=4V，定值电阻Ro=2
。图中酒精气体传感器电阻Rt的阻值随酒精气体浓度的变化关系如图乙所示，电压表示数的变化对应了不同的酒精气体浓度。以酒精气体浓度≥0．2mg/ml为酒驾判断标准，求：(1)当被检者的酒精气体浓度为0时，电压表的示数；
(2)当电压表的示数为2V时，被检者是否判断为酒驾．此时传感器电阻Rt消耗的电功率。
-
难度：
使用次数：125
入库时间：2013-06-29
如图甲所示是一艘海事打捞船正在打捞一沉入海底的物体，乙图是钢绳将物体竖直向上匀速提起的简化示意图．物体从海底被提升到离开海面一定距离的整个过程中速度均保持不变．从提升物体开始经过时间120s后物体刚好全部出水，已知物体的体积V=2m3，密度
=3.0×l03kg／m3，已知物体浸没在水中的上升过程中，钢绳提升物体的功率P=40kW，(忽略水的阻力和钢绳重量，海水的密度取水=1.0×l03kg／m3，g取10N／kg) 求：(1)物体浸没在水中的上升过程中，钢绳提升物体的拉力；
(2)物体全部离开水面后的上升过程中，钢绳提升物体的功率；
(3)打捞处海水对海底的压强。
