入库时间：2013-06-28对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。某物理小组探究如图21所示的一杆秤，通过观察和测量知道：
杆秤上标有刻度，提纽在B点，秤钩在A点，O点为刻度的起点（为零刻度点，在B点左侧）。用刻度尺量出OA=l1，OB=l2。
⑴秤钩不挂重物时，秤砣挂在O点时杆秤平衡，则重心C应在B点的__________侧（选填“左”、“右”或“不确定”）。 设该杆秤秤砣的质量为m，则杆秤自身重力（不含秤砣）和它的力臂的乘积是__________。
⑵物理小组利用空瓶（空瓶质量比秤砣质量小一些）、细线和原有秤砣测出原秤砣的质量。方法是：用细线系在空瓶上并置于__________点，慢慢往瓶中加沙子，如果杆秤恰能平衡，相当于新做了一个秤砣，再把它挂在秤钩上，移动原秤砣位置至杆秤平衡，秤杆上的读数即为原秤砣质量。
⑶物理小组通过查资料得到“如果杠杆受两个阻力，杠杆的平衡条件是：F动l动=F阻l阻+F′阻l′阻，如图22所示”。则上一问中实际上只要有刻度尺利用科学推理也可测得秤砣质量，方法是：设想有两个完全一样的原秤砣甲、乙，将甲置于A点，乙置于B点右侧某点，杆秤恰好平衡。由杠杆的平衡条件可知，量出长度l1、l2后，只须从B点起向右量出长度__________，该位置杆秤上的读数即为秤砣的质量m。
-
难度：
使用次数：50
入库时间：2013-06-28
如图23所示是某型号的电动巡逻车
。已知该电动巡逻车运动时所受的阻力为人和车总重的0.04倍，某次巡逻时人和车总质量为1.0×10３kg, 在水平路面上以15Km/h的速度匀速行驶了20min。（g取10N/Kg）求：⑴巡逻车通过的路程是__________km；
⑵巡逻车在水平
路面上匀速行驶时受到的牵引力是__________N；⑶若电动机把80%的电能用来牵引巡逻车克服阻力做功，则此次巡逻电动机消耗了多少电能？
-
难度：
使用次数：177
入库时间：2013-06-28
如图24甲所示，电源电压为U保持不变，R0为定值电阻。闭合开关，电流表A的示数为I，电压表V1的示数为U1，电压表V2的示数为U2。移动滑动变阻器得到在不同电流下的U1—I图线和U2—I图线，如图24乙所示。
⑴随着电路中电流的增大，电压表V1的示数U1 ，电压表V2的示数U2 ；（选填“减小”或“增大”）
⑵在U—I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是 Ω；⑶请根据图像求电源电压U 和定值电阻R0的阻值。
-
难度：
使用次数：62
入库时间：2013-06-28

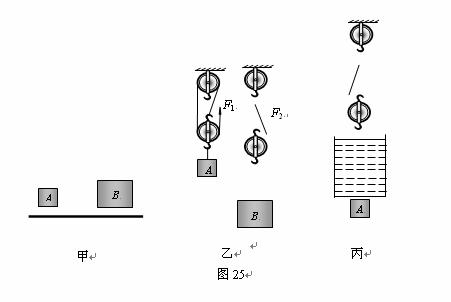

两个实心正方体A、B由密度均为ρ的同种材料制成，它们的重力分别是G A、G B，将A、B均放置在水平桌面上时，如图25甲所示，两物体对桌面的压强分别是pA、pB，且pA:pB=1:2；当用甲、乙两滑轮组分别匀速提升A、B两物体，如图25乙所示，两动滑轮重均为G
动，此时两滑轮组的机械效率之比为33:40；若将A物体浸没在水中，用甲滑轮组匀速提升，如图25丙所示，匀速提升过程A物体一直没露出水面，此时甲滑轮组的机械效率为75%。不计绳重和摩擦，ρ水=1.0×103kg/m3，求:⑴A、B两物体的重力之比G A:G B是多少？
⑵滑轮组中的动滑轮重力G动是A物体重力G A的多少倍
？⑶A、B
两个实心正方体的材料密度ρ是多少kg/m3？
