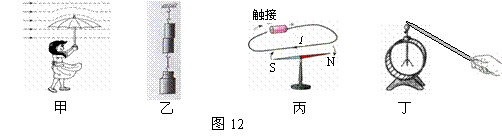

入库时间：2013-06-27根据图12所示的四幅图，在下面的空格处填入相应的内容。
（1）甲图：风中雨伞容易“上翻”，是由于 。（2）乙图：两个压紧的铅块能吊起钩码，说明 。
（3）丙图：导线触接电源后小磁针发生偏转，说
明 。（4）丁图：验电器的金属箔张开一定角度，是由于 。
-
难度：
使用次数：199
入库时间：2013-06-27
由某种合金制成的两个大小不同的工艺品，其中一个实心，一个空心。小明为判定哪个是空心的，进行了如下实验。（已知ρ水 = 1.0 g/cm3，取g = 10 N/kg）
【实验过程】将下列实验步骤中空白处补充完整。
①用弹簧测力计测出小工艺品的重力G1 = 2 N。
②将挂在测力计下方的小工艺品浸没水中，小工艺品受到 个力的作用，此时测力计的示数F1 = 1.6 N，则浮力F浮 = N。
③用测力计测出大工艺品的重力G2 = 3 N。
④如图13所示，将挂在测力计下方的大工艺品浸没水中，测力计的示数F2 = N。
⑤合金的密度ρ = g/cm3，则 （选填“大”或“小”）工艺品是空心的。
【拓展应用】空心工艺品空心部分的体积是 cm3。
-
难度：
使用次数：167
入库时间：2013-06-27
小明学习了电功率后，用额定电压分别为2.5 V、6 V的灯泡L1和L2设计了图14所示的电路图，来探究灯泡的发光亮度与哪些因素有关。
（1）小灯泡发光时，将电能转化为 能和光能。
（2）探究L1的亮度时，只闭合S、S1，发现电压表有示数，电流表无示数，则电路故障可能是： 。
排除故障后，继续实验，收集的数据及现象如表一。
（3）探究L2的亮度时，只闭合S、S2，进行实验，收集的数据及现象如表二。
（
4）分析两表可知，同一规格的小灯泡发光亮度与 有关，不同规格的小灯泡发光亮度还应与 的转化效率有关。
【拓展】完成探究后，小明用电源、电流表、滑动变阻器、电阻箱（ ）各1个，2个开关及若干条导线，对额定电流为0.1 A的小灯泡的额定功率进行了测定。请在虚线框内画出他设计的电路图，并写出实验步骤及测定额定功率的表达式。实验步骤：
表达式：P额 =
-
难度：
使用次数：120
入库时间：2013-06-27
如图16所示，重为1140 N的物体，它与水平地面的接触面积为1.5×103 cm2。工人师傅用600 N的力匀速提升物体，物体的速度为0.2 m/s。（不计摩擦及绳重）
求：（1）工人师傅拉绳的功率；
（2）滑轮组的机械效率；
（3）体重为450 N的小明用此滑轮组提升物体，但物体没有被拉动，物体对地面的最小压强为多大。
-
难度：
使用次数：172
入库时间：2013-06-27
如图17所示，L上标有“6 V 3 W”字样，电流表量程为0~0.6 A，电压表量程为0~15 V，变阻器R的最大电阻为100 Ω。只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示；当滑片置于b点时，电压表示数Ub = 8 V，电流表示数为Ib。已知Ra∶R0 = 12∶5，Ia∶Ib = 3∶5。（灯丝电阻不随温度变化）
求：（1）小灯泡
的电阻；（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。
