难度：
使用次数：62
入库时间：2013-06-26两定值电阻RA和RB中的电流与其两端电压的关系如图所示，若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是_________。
-
难度：
使用次数：196
入库时间：2013-06-26
在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置时，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为_________V。
-
难度：
使用次数：191
入库时间：2013-06-26
如图所示，电源电压保持不变，R1︰R2=1︰4。只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2，且P1︰P2=1︰1。则R0先后两次消耗的功率之比为_________。
-
难度：
使用次数：128
入库时间：2013-06-26

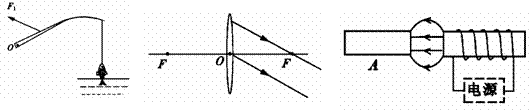

(1)如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂L1和鱼线对钓鱼竿拉力F2的示意图。(2分)
(2)根据图中经透镜折射后的光线画出入射光线。(2分)
(3)如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A左端的磁极极性和电磁铁电源的“+”极。(2分)
-
难度：
使用次数：166
入库时间：2013-06-26
生活和生产实践中的许多现象都与我们所学的物理知识有关，请将下列现象用你所学的物理知识做出解释。(4分)
(1)夏天，当我们吃雪糕时撕下包装纸会发现冒“白气”。实际上“白气”是_________形成的。
(2)泥鳅、黄鳝身上有许多粘液，我们不易把它抓住，原因是_________。
(3)书包背带做得较宽，我们背着书包时才感觉舒服，其原因是_________。
(4)打开香水瓶闻到香水味说明__________________。
