难度：
使用次数：191

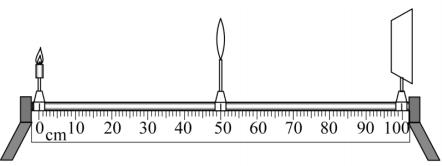

入库时间：2013-06-26小刚探究“凸透镜成像规律”的实验装置如图13所示，其中焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点测的蜡烛分别位于凸透镜的两侧。
（1）小刚将蜡烛移至光具座上10cm刻度线处，移动光屏。直到烛焰在光屏上成清晰的像，则该像是 的实像；（选填“放大”、“等大”或“缩小”）
（2）小刚将蜡烛移至光具座上30cm刻度线处
，移动光屏，直到烛焰在光屏上成清晰的像，则该像是 的实像，（选填“倒立”或“正立”） （3）小刚将蜡烛移至光具座上40cm刻度线处，小刚从透镜的右侧通过透镜可以看到烛焰 的像。（选填
“倒立”或“正立”）。
-
难度：
使用次数：151
入库时间：2013-06-26
小岩利用“伏安法”测量未知电阻xR的阻值。

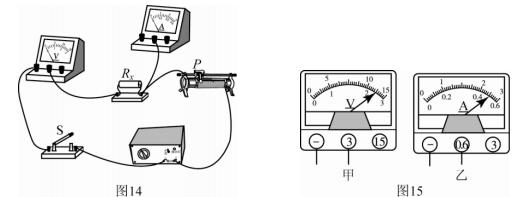

（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图14所示，请你添加一条导线将实验电路补充完整；
（2）电路连接正确后，闭合开半S，滑动变阻器滑片P数如图15甲所示，电流表的示数如图15乙所示，则电压表的示数为 V，电流表的示数为 A，电阻xR的阻值为 。
-
难度：
使用次数：196
入库时间：2013-06-26
如图16所示，MM′为平面镜，AO为入射光线，ON为法线，入射角AON ∠等于45，已知NOB ∠等于30，NOC ∠等于45，NOD ∠等于60，则入射光线AO的反射光线将沿着 射出。（选填“OB”、“OC”或“
OD”）
-
难度：
使用次数：164
入库时间：2013-06-26
甲、乙两辆车沿同一方向做匀速直线运动，
其路程s随时间t变化的图像如图17所示。当3 ts时，甲、乙两车的速度之差等于 m/ s。
-
难度：
使用次数：73
入库时间：2013-06-26
小阳利用刻度尺、塑料碗、圆柱形玻璃筒和适量的水测量一块铁矿石的密度。以下是小阳设计的实验步骤，请你按照他的实验思路，将实验步骤补充完整。
（1）在圆柱形玻璃筒内放入适量的水，将塑料碗轻轻放入水中，塑料碗漂浮，用刻度尺测出此时玻璃筒内水的深度为1h，并记录在表格中；
（2）将铁矿石轻轻放入塑料碗中，塑料碗仍漂浮，用刻度尺测出此时圆柱形玻璃筒内水的深度为2h，并记录在表格中；
（3）
（4）已知水的密度为
，利用测量出的物理量和计算铁矿石的密度
并将计算结果记录在表格中。
