难度：
使用次数：132

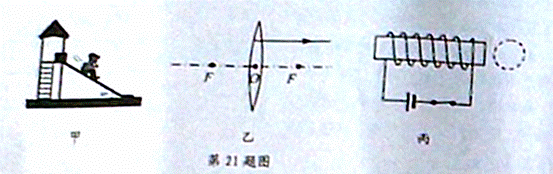

入库时间：2013-06-26按照题目要求作图
（1）在图甲中画出小明所受重力的示意图
（2）在图乙中根据出射光线画出对应的入射光线
（3）在图丙的圆圈内画出静止的小磁针，并标出其磁极
-
难度：
使用次数：83
入库时间：2013-06-26
如图所示，置于海绵上的木块，高为0.05m，底面积为0.02m2，质量为了0.6kg，g取10N/kg。求：（1）木块的重力大小（2）木块的密度（3）木块对海绵的压强
-
难度：
使用次数：116
入库时间：2013-06-26
某豆浆机内部简化电路如图所示，R为电热丝，
为电动机，其额定功率是220W，S1为控制电动机工作的自动开关，小明磨制豆浆时，把豆浆机接入220V电路中工作20min，其间电动机转动时间共2min，电动机转动时电路总电流是3A，求（1）电动机转动时通过线圈的电流；（2）电热丝R的阻值； （3）20min内豆浆机消耗的电能
-
难度：
使用次数：128
入库时间：2013-06-26
小华在探究影响浮力大小因素的实验中，先在空气中测出圆柱体的重力大小是1.0N，然后将圆柱体逐渐浸入水中，如图甲所示，她测得圆柱体受到的浮力F和其底面进入水中的深度h的对应数据如下表：
次数
1
2
3
4
5
6
h/cm
2
4
6
8
10
12
F/N
0.2
0.4
0.6
0.6
0.6
0.6
（1）第1次实验时弹簧测力计的示数为 N
（2）利用表中数据，在图乙中画出F-h图线
（3）当h= cm时，圆柱体刚好全部浸没水中
（4）如改用浓盐水做实验，在图乙中再画出F-h图线。图线上h=6cm点的位置变 （高/低），这样的比较是为了探究 对浮力大小的影响。
-
难度：
使用次数：176
入库时间：2013-06-26
小明做测量小电灯功率的实验，所用小电灯额定电压为2.5V。
（1）在图甲中，用笔画线代替导线，将实验电路连接完整
（2）闭合开关前，应将滑动变阻器的滑片移动到最 端
（3）闭合开关，小电灯微亮，电压表 （有/没有）示数，要测量额定功率，应移动滑片，使电压表示数为 V
（4）当电压表的读数达到额定电压时，电流表的示数如图乙所示，其值为 A，小电灯的额定功率为 W
