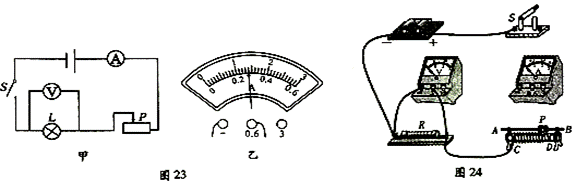

入库时间：2013-06-25两个小组在实验室分别做两个电学实验，可选器材有：干电池两节、开关、滑动变阻器（标有20Ω字样）、电流表（0~0.6A，0~3A两个量程）、电压表（0~3V，0~15V两个量程）、导线若干。小组一用图23甲所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。
（1）闭合开关后，发现电流表和电压表的示数都较小，小灯泡不发光，其原因可能是（ ）
A．灯泡L短路 B．灯泡L断路
C．变阻器断路 D．变阻器接入电路的阻值过大
（2）调节滑片P的位置，当电压表示数为2.5V时，电流表的示数如图23乙所示，则该灯泡的额定功率是 W。
（3）请在图24中用笔画线将电路连接完整。
（4）小组二在完成实验后，组员小宇想尝试测量从家里带来的一只电阻的阻值Rx（约300Ω左右）。它们使用现有器材，仍用伏安法进行测量，发现电流表示数太小，无法准确读出电流大小，没能测出Rx。 他们经过讨论后，向老师借了一只最大阻值为R0的滑动变阻器（标有200Ω字样），用以下方案测出了Rx。
①按图25连接电路，闭合开关，移动滑片P至a端，记下电压表示数为U1；
②移动滑片P至b端，记下电压表示数为U2；
③计算出：Rx= （用字母R0 、U1 、U2表示）。
-
难度：
使用次数：136
入库时间：2013-06-25
以下情景中，关于能量转化的说法正确的是（ ）
A．钻木取火的过程中，内能转化为机械能
B．电动机在通电转动过程中，机械能转化为电能
C．电磁感应现象中，电能转化为机械能
D．汽油机工作过程中，化学能转化为机械能
-
难度：
使用次数：134
入库时间：2013-06-25
在探究凸透镜成像规律的实验中，小聪选用了焦距为10cm的凸透镜。他将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，当光屏一动到如图26所示刻度线处时，在光屏上恰好呈现出烛焰清晰的像。如果将蜡烛从图中位置移动，关于该实验下列说法正确的是（ ）
A．蜡烛向左移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
B．蜡烛向右移动10cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
C．蜡烛向右移动2cm，光屏应向右移动到适当位置才能呈现烛焰清晰的像
D．蜡烛移到20cm刻度线处，光屏应移动到70cm刻度线处才能呈现烛焰清晰的像
-
难度：
使用次数：62
入库时间：2013-06-25
如图27所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右滑动，在此过程中下列说法正确的是（ ）
A．V表示数变小，A表示数变大
B．V表示数变大，A表示数变小
C．弹簧测力计示数变小
D．弹簧测力计示数变大
-
难度：
使用次数：106
入库时间：2013-06-25
如图28所示的装置，物块M放在粗糙程度相同的水平桌面上，左右两端用细线通过滑轮连接着两个相同的吊盘。小聪用它做实验时发现：当在左盘中放100g的砝码、右盘中放200g的砝码时，物块M可以向右做匀速直线运动。如果盘中的原有砝码都不变，使物块M最终可以向左匀速直线运动的方案是（滑轮的摩擦不计）（ ）
A．在左盘中再加100g砝码
B．在左盘中再加200g砝码
C．在左盘中再加100g砝码，在右盘中再加100g砝码
D．在左盘中再加200g砝码，在右盘中再加100g砝码
