难度：
使用次数：137
入库时间：2013-06-25某型号的家用电饭煲有两挡，其原理如图所示．“1”挡是保温焖饭，“2”挡是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：
(1
)当开关S置于“1”挡时，电路中的电流I1和R0两端的电压U0；(
2)当开关S置于“2”挡时，电饭煲高温烧煮的功率P．
-
难度：
使用次数：119
入库时间：2013-06-25
一辆在水平路面上沿直线匀速行驶的货车，行驶时所受的阻力为车总重的0.1倍，货车（含驾驶员）空载时重为2.5×104 N．
(1)求货车空载行驶时所受的阻力大小；
(2)求货车以36km／h的速度空载匀速行驶时，10
s内货车牵引力做的功；(3)当货车以90kW的额定功率、90km/h的速度匀速行驶时，求货车最多可装载多重的货物．
-
难度：
使用次数：149
入库时间：2013-06-25
某小组同学在探究滑轮组的机械效率与哪些因素有关时，提出了一些猜想，小组将对猜想进行验证．
(1)如果影响机械效率的因素有多个，要研究机械效率与某个因素的关系，需要先控制其他几个因素不变，这种方法在科学探究中被称作 ▲ ．
(2)下列A、B是同学提出的两个猜想：
猜想A：两个相同滑轮组成的滑轮组，其机械效率与滑轮组细线的绕法有关；
猜想B：两个相同滑轮组成的滑轮组，其机械效率与滑轮组提升的物重有关．

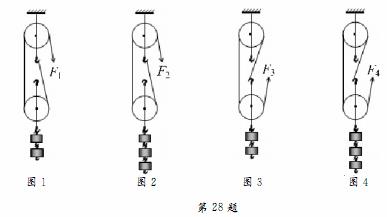

(3)为了验证上述猜想是否正确，同学们准备分别按图1、图2、图3和图4的滑轮组进行实验．
(a)按图 ▲ 滑轮组准备做的两个实验是用来验证猜想A的，若实验测得两滑轮组的机械效率大小 ▲ （相等／不相等），则可初步判断猜想A是错误的；
(b)按图
▲ 滑轮组准备做的两个实验是用来验证猜想B的，若实验测得两滑轮组的机械效率大小不相等，则可初步判断猜想B是 ▲ （正确／错误）的．(4)接着，小组进行了实验验证．
-
难度：
使用次数：355
入库时间：2013-06-25
某同学在做探究光的折射特点实
验，右图是光从空气射入水中时的光路．实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据： 入射角α
０°
15°
30°
45°
60°
反射角β
０°
15°
30°
45°
60°
折射角γ
０°
11°
22.1°
35.4°
40.9°
(1)分析表中数
据，可得出结论：①光从空气斜射到水面时，将同时发生 ▲ 和 ▲ 现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是： ▲ ，且折射角 ▲ （大于／等于／小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据上述实验中的发现和结论②总结出了光的折射特点．
(2)请你对该同学通过上述探究实验得出光的折射特点的过程作出评
价．是否存在不足？答： ▲ （是／否）；请简要说明理由： ▲ ．
-
难度：
使用次数：107
入库时间：2013-06-25
要测量一个阻值约为几百欧的电阻Rx．实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0～0. 6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1和电阻箱R2(0～9999Ω 5A)各一个，开关、导线若干．
(1)小明用伏安法测量该电阻，右图是小明连接的电路．连接电路时，小明注意到了开关应 ▲ ；接通电路前，小明还应将滑动变阻器的滑
片滑至最 ▲ （左／右）端．接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V．请你判断：①电路中哪一个元件有故障？答： ▲ ；
②该元件发生了什么故障？答： ▲ ．
(2)在排除故障换用新元件后，经检查电路完好．闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是 ▲ ．所以按小明所选的器材不能用伏安法测出该电阻的值．
(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值．
(a)在虚线方框中画出实验电路图；
(b)简述实验步骤： ▲ ；（用相应的字母表示各个测出的物理量）
(c)写出待测电阻Rx的表达式： ▲ ．
