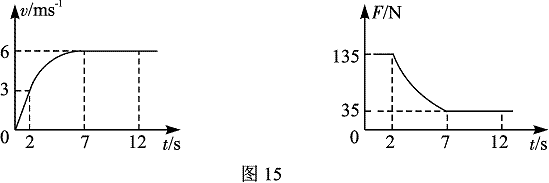

入库时间：2013-06-24电动自行车已成为大众化的一种交通工具, 小乔对家里的电动自行车进行了测试, 他骑车在平直的路面上由静止开始运动, 获得如图15 所示的速度v 和牵引力F 随时间t 变化的关系图像。已知匀速行驶时, 电动机输入电压48V, 输入电流5A, 由图可知,7 ～12s电动自行车受到的摩擦力为N; 电动自行车匀速行驶时, 电能转化为机械能的效率为% 。
-
难度：
使用次数：148
入库时间：2013-06-24
如图16 所示, 课桌的重心在O 点, 若在课桌的C 点用力F 把桌腿B 抬离地面, 在抬起时另一桌腿A没有滑动, 请在图中画出F 相对于A点的力臂l1 和重力G的示意图。
-
难度：
使用次数：425
入库时间：2013-06-24
如图17 所示是一种称为“角反射器” 的光学装置, 有一束激光沿a、b 方向入射到平面镜S1 上。试在图中作出经平面镜S1、S2 反射后的光路, 并保留必要的作图痕迹。
-
难度：
使用次数：144
入库时间：2013-06-24
小乔和小丽在研究导体中电流与导体两端电压的关系时, 除了电源( 3V) 、开关、导线、电流表、电压表、滑动变阻器外, 还有可供选择的: A. 定值电阻 B. 小灯泡。
( 1) 为了完成研究需要选择器材( 填序号“A” 或“B”) ; 理由是:
( 2) 用笔画线完成图18 中的实物电路连接( 你所选的器材在图中用接线板代替, 导线连线不能交叉) , 并使滑动变阻器接入电路的阻值最大。
( 3) 小乔通过实验得出了下表( 一) 中的数据, 请读出图18 中两表的示数, 记在表中最后一列的空格处。
表( 一)
电压U/V
0. 5
1. 0
1. 5
2. 0
电流I /A
0. 05
0. 1
0. 15
0. 2
表( 二)
电压U/V
0. 5
1. 0
1. 5
2. 0
电流I/A
0. 25
0. 2
0. 15
0. 1
( 4) 小丽通过实验得出了上表( 二) 中的数据, 并且通过分析实验数据得出了: “在电阻一定时, 导体中的电流随电压的增大而减少” 的结论。小乔观察并检查了小丽所连接的电路后, 告诉小丽⋯⋯。你认为原因可能是。
-
难度：
使用次数：150
入库时间：2013-06-24
如图19 甲, 底面积为80cm2 的圆筒形容器内装有适量的水, 放在水平桌面上; 底面积为60cm2、高为12cm的实心圆柱形物体A 用细线拴好并悬挂在弹簧测力计下。小王要探究圆柱形物体A 逐渐浸人圆筒形容器内的水中时( 水没有溢出容器) , 弹簧测力计的示数F 与圆柱形物体A 下表面离水面的距离h 的关系。( 使用刻度尺测量h, 不计细线重)
( 1) 小王从圆柱形物体A接触水面至接触容器底之前, 分别记下多组F、h, 并将测量的结果填写在实验表格中, 依据实验表中数据, 在图19 乙中的方格纸中画出了F与h 关系的图象。
①由图象19 乙可知, 物体A 的重力为N。
②观察图象19 乙, 可以得出结论: 在物体A没有浸没之前, 当h 增大时, 弹簧测力计的示数F ( 选填“增大”、“减小” 或“不变”) ; 在物体A 浸没后, 当增大h时, 弹簧测力计的示数F ( 选填“增大”、“减小” 或“不变”) , 由此可知浸没在液体中的物体所受浮力与浸入深度( 选填“有关” 或“无关”) 。
③由图象19 乙可知: 当h 等于10cm时, 物体A受到的浮力为N。
( 2) 物体A在容器内浸没后与未放入物体A 前比较, 水对容器底产生的压强增加了 Pa。
