难度：
使用次数：70
入库时间：2013-06-24某同学利用如图所示的器材探究液体内部压强的特点。
（1）他向图甲中的U形管内注入适量的红墨水，当管内的红墨水静止时，U形管左右两侧液面的高度 。
（2）如图乙所示，他将橡皮管的一端紧密地套在U形管左侧的端口后，多次改变探头在水中的深度，并比较每次的深度及相应的U形管左右两侧液面的高度差。这是为了探究 。
（3）他换用其他液体探究液体压强与液体密度的关系，当探头在下列液体中的深度相同时，U形管左右两侧液面的高度差最大的是 。
A.酒精（r酒精=0.8×103kg/m3） B.植物油（r植物油=0.9×103kg/m3）
C.盐水（r盐水=1.1×103kg/m3）
（4）若图乙中U形管左右两侧红墨水面的高度差h=10cm，则橡皮管内气体的压强与大气压之差约为 Pa。（r红墨水≈1.0×103kg/m3）
-
难度：
使用次数：188
入库时间：2013-06-24

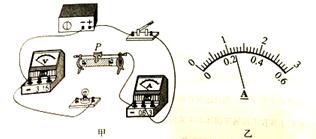

图甲是测量小灯泡（U额=2.5V）电阻的电路。电源电压恒为4V。
（1）请将图甲中的电路连接完整。（要求滑片P向右滑动时电灯变亮，导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以 。
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为 A。这5次实验中，灯泡电阻的最大值为 Ω（结果保留两位小数）。为了完成这5次实验，应该选取最大阻值不小于 Ω的滑动变阻器。
实验次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.22
0.19
0.16
0.10
-
难度：
使用次数：105
入库时间：2013-06-24
下图是一种调温型电热毯的电路示意图，R1和R2是两根相同的电热丝。图中虚线框内是“三刀四档”滑动式调温开关，“三刀”（即AB、CD、EF三个滑片）只能同时并排向左或向右滑动，使开关处于“1”、“2”、“3”、“4”档中的某一档位上。当开关处于“4”档时，电热毯不发热；当开关处于其他三档中的某一档位时，电热毯的最小发热功率为30W。
（1）电热毯以最小发热功率工作时，流过电路中的电流为 A。（结果保留两位小数）
（2）开关分别处于“1”、“2”档时，电热毯的发热功率分别为 W、 W。
（3）开关分别处于“3”档时，电热毯工作30分钟产生的热量是多少焦？
-
难度：
使用次数：161
入库时间：2013-06-24
下图是八浮子（编号为1-8）波浪发电机的俯视图。当浮子随着海面波浪向上浮动时，会通过传动装置带动发电机发电。已知每个浮子的重力为20N，体积为0.016m3，若它在水中上浮带动发电机发电时，露出水面的体积为0.004m3，则：
（1）每个浮子上浮带动发电机发电时，受到的浮力是多少牛？
（2）当海浪的波高为3m、起伏周期为6s时，假设浮子沿竖直方向运动，平均每秒每个浮子带动发电机发电时匀速上浮的高度为0.8m，传动装置和发电机的总效率为30%，求：
①每个浮子对与之相连的硬杆产生的竖直向上的推力是多少牛？
②波浪发电机的输出功率是多少瓦？
