入库时间：2013-06-24题21 图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风。
（l）要让电吹风工作时吹出热风，它的开关应置于题21 图甲中 （选 填“1 ”、‘2 ”或“3 "）位置，此时电风扇与电热丝的连接方式是 。
（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21 图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是 J
（3）电热丝在工作时的电阻值是 Ω（保留一位小数）
（4）使用几年后，发现电热丝变细，则其电阻变 ，它的实际功率将变 。
-
难度：
使用次数：87
入库时间：2013-06-24

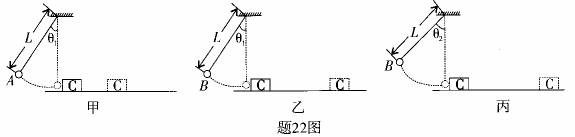

利用如题22 图所不装置探究“物体的动能大小与哪些因素有关”。将小球A 、B 分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止。题22 图中的摆长L 都相同，θA＜θB，球A 、B 的质量分别为mA、mB , ( mA＜mB) 。
( l ）如题22 图甲、乙所示，同时释放A 、B ，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的 无关。
( 2 ）如题22 图甲、乙所示，观察到B 球能将木块c 撞得更远由此可得出结论： 。
( 3 ）题22 图乙中小球B 到达竖直位置时的速度 （填“大于”、“小于”或“等于”）。题22 图丙中小球B 到达竖直位置时的速度如题22 图乙、丙所示，图丙中木块C 滑行得更远些，由此可得出结论： 。
-
难度：
使用次数：143
入库时间：2013-06-24
阅读下面的短文，回答问题。
热电偶
把两种不同材料的导线（如铁线和铜线）组成如题23 图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大。请回答下列问题：
（1）如题23 图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流 。② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流 。③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流 （各空格均选填“变大”、“变小”、“不变”、“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由 能转化而来。
（3）热电偶电路可以把温度信号换成 信号，利用这种性质可以把热电偶做成 （写出一种应用）。
