难度：
使用次数：144
入库时间：2013-06-24（2）如题16 （2）图，用滑轮组将物块从位置A 匀速拉到位置B , 请在题16 （2）图中画出最省力的绕线方法；物块移动的距离为 cm ；若此时绳自由端所用拉力为10N ，物块受到的摩擦力为18N ，滑轮组的机械效率为 。

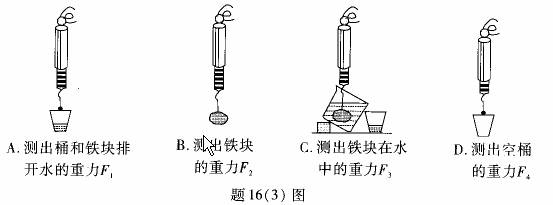

（3）如题16 （3）图为探究“浮力的大小等于什么”的实验。
以上探究中，不重复操作的合理顺序是 （只填字母）。若图中F1 、F2、F3 、F4 四个力之间的关系式 成立，则可得出结论F 浮=G排。
-
难度：
使用次数：72
入库时间：2013-06-24
如题17 图甲是探究“平面镜成像特点”的实验。
（l）下面步骤a 中横线处的内容是 。实验步骤a 、b、c、d的合理顺序是 （填写步骤前字母）
a.在水平桌面上铺一张白纸，纸上竖立一块玻璃板， 。
b.拿另一支完全相同的没有点燃的蜡烛放在玻璃板的后方，移动到某一位置时， 发现该蜡烛与被点燃的蜡烛的像重合，在纸上记下该蜡烛的位置A1'.
c.改变玻璃板前蜡烛的位置，重复以上实验，在纸上记录物与像的位置A2、A2'；A3、A3'（如题17 图乙所示）。
d.点燃蜡烛放在玻璃板前，看到它在玻璃板后面的像，在纸上记录蜡烛的位置A1 。
（2）如题17 图乙，分别将实验中的物点与像点连接，发现它们的连线始 终与玻璃板面垂直为了得到平面镜成像的特点，某同学将实验数据填入右表．请将表头中空白部分填上合适的内容
（3）如果在像A1'的位置放一光屏，光屏 （填“能”或“不能”）承接到像，这说明 。
-
难度：
使用次数：141
入库时间：2013-06-24
小王做“测量小灯泡电功率”的实验所用器材有：标有“2 . 5V ' ’字样、正常发光时阻值约为13Ω 的完全相同的小灯泡两个，电压恒为3V 的学生电源，标有“20Ω 1A ' ’的滑动变阻器，电流表，电压表，开关及导线若干。

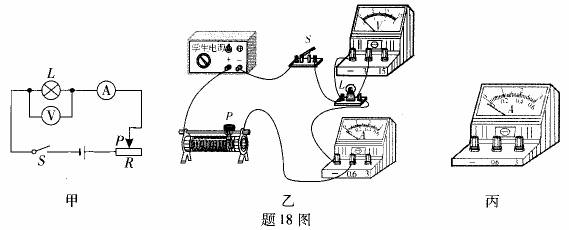

（l）题18 图甲是实验电路图，题18 图乙是他的实物连接图，接线过程中有一处连接错误，请在错误的接线上打“×”并用笔画线代替导线进行改正，要求改正后滑动变阻器接入电路的阻值最大。
（2）小土在实验之前检查仪表时发现：电流表有电流通过时能自由偏转；电流表未接入电路时，电流表指针如题18 图丙所示，出现这种现象的原因是 。
（3）按电路图正确连接后，闭合开关，灯不亮，电压表示数接近电源电压，电流表无示数造成这种现象的原因可能是 （填正确选项前的字母）
A．滑动变阻器断路 B．开关接触不良 C．小灯泡与灯座接触不良 D．电流表断路
（4）排除故障后，闭合开关，改变滑动变阻器滑片位置，将电压表和电流表的示数填人右表中．从表中可知小灯泡的额定功率为 W。
（5）若将两个小灯泡串联后直接接在3V 电源的两端，两灯消耗的总电功率为 W。
-
难度：
使用次数：68
入库时间：2013-06-24
龙舟比赛是中国传统运动项目之一如题19 图，某队龙舟和运动员总质量为2 5×103kg ，在一次龙舟赛上，该队以1min40s 的成绩夺得500m比赛冠军。已知该龙舟在运动过程中受到的阻力是龙舟和运动员的总重力的0.12倍.
（1）该队的龙舟比赛在500m 比赛过程中的平均速度是多少米/秒？
（2）如果把在比赛过程中该队龙舟的运动看作匀速直线运动，求运动员在比赛过程中划船时的功率是多少千瓦？（g = 10N / kg )
-
难度：
使用次数：166
入库时间：2013-06-24
如题20 图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω 2A ”字样。
（l）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I=5 I1，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
