难度：
使用次数：114
入库时间：2013-06-24小华做测量某种金属零件密度的实验。
(l)天平放在水平台面上，游码移到零刻度，指针稳定时的位置如图20（甲）所示，这时应将平衡螺母向__▲__调节，使横梁平衡。
(2)测量零件的质量，天平平衡时，右盘内砝码及游码的位置如图20（乙）所示，零件的质量是__▲__g。
（3）在量筒中注入50ml的水，将零件放入水中后，水面位置如图20（丙）所示，该零件的体积是__▲__cm3。
（4）该零件的密度是__▲__g/cm3。
-
难度：
使用次数：133
入库时间：2013-06-24

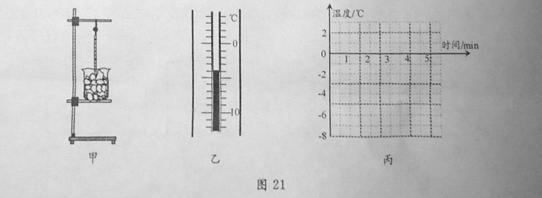

用如图21（甲）所示的装置做“探究冰的熔化特点”的实验。
（1）装有碎冰的烧杯直接放置在空气中，不用酒精灯加热。这样做，不但能使烧杯均匀受热，而且冰的温度升高较__▲__（选填“快”或“慢”），便于记录各个时刻的温度。为了使烧杯内各部分受热均匀，还需要进行的操作是__▲__。
（2）实验中，应始终注意观察烧杯中冰的__▲__变化，并每隔0.5min记录一次温度计的示数，其中，由图21（乙）可读出第1min时温度计的示数是__▲__℃。
（3）根据下表数据，在图21（丙）中画
（4）由图像可以看出，冰在熔化过程中温度__▲__。（选填“变化”或“不变”）
出这段时间内冰的温度随时间变化的图像。
-
难度：
使用次数：134
入库时间：2013-06-24

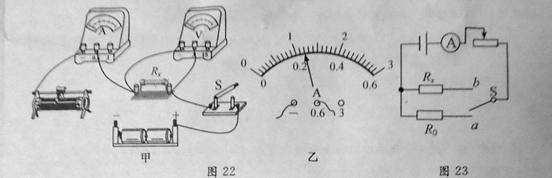

如图22（甲）所示是测量定值电阻Rx阻值的实验电路。
（1）请将实验电路用笔划线代替导线连接完整。
（2）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路的故障可能是__▲__断路。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图22（乙）所示，则通过电阻的电流为__▲__A，阻值为__▲__Ω。
（3）实验结束后，老师向同学们提出：“如果不适用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”。如图23是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将接到b，读出电流表的示数I2；I2Rx= I1R0由可得Rx=
。试对小明的方案做出评价（必须简要说明理由）
-
难度：
使用次数：196
入库时间：2013-06-24
如图24所示是“探究通过导体的电流与电压、电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0~0.6A）、电压表（0~3V）、电阻箱（0~999.9Ω）、滑动变阻器（40Ω 2A）、开关、导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1.分析表中数据可知：电阻箱接入电路的阻值为__▲__Ω；当导体的电阻一定时，
通过导体的电流与导体两端的电压成__▲__关系。(2)探究电流与电阻的关系时，应调节__▲__改变接入电路中的阻值，并调节__▲__使电压表的示数保持相同，读出电流值，所测得几组数据见表2。分析表中数据可知：电阻箱两端的电压为__▲__
V；当导体两端电压一定时，通过导体的电流与导体的电阻成__▲__关系。（3）就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2V，为能完成实验，电阻箱可接入电路的阻值范围是__▲__Ω至__▲__Ω（保留一位小数）。
