难度：
使用次数：115
入库时间：2013-06-24如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V 3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是
，灯Ｌ的实际电功率变化范围是 。(假定灯丝电阻不受温度影响).
-
难度：
使用次数：184
入库时间：2013-06-24
按照题目要求作图：
⑴如图所示重为3N的玩具小车沿斜面向上运动，请作出小车所受重力的示意图。
⑵如图所示杠杆OBA处于平衡状态，请分别画出F1的力臂L1和F2的力臂L2。
-
难度：
使用次数：107
入库时间：2013-06-24
某同学探究平面镜成像时，将一块玻璃板竖直架在一把直尺的上面，再取两段等长的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，
用眼睛进行观察，如图所示。在此实验中：
(1)直尺的作用是 ；
(2) 移去蜡烛B，并在其所在位置上放一光屏，则光屏上 接收到蜡烛A的烛焰的像(填“能”或“不能”)．
-
难度：
使用次数：112
入库时间：2013-06-24
用如图所示器材测滑轮组的机械效率。
⑴在图上画出滑轮组最省力的绕线方式。
⑵安装好实验器材后，记下钩码和拴住弹簧测力计的线端原先的位置，
⑶某同学正确测得钩码上升的高度为0.2m，钩码重1.5N，其他被测和计算的数据如下表：
拉力F/N
拉弹簧测力计的线端通过距离S/m
有用功W有用/J
总功W总/J
0.6
0.4
0.3
0.24
上表中肯定错误的数据是 。
⑷若用上述装置提起重1.5N的钩码，机械效率为ŋ1；提起重3N的钩码，机械效率为ŋ2，则ŋ1 ŋ2（填“>”、“<”或“=”）
-
难度：
使用次数：167
入库时间：2013-06-24

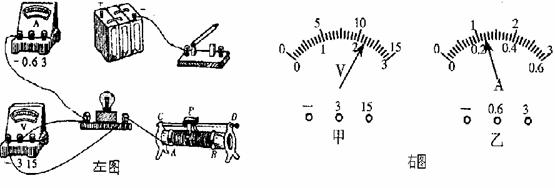

在测定“小灯泡的电功率”的实
验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．左图是小向同学没有连接完的实物电路。⑴请你用笔画线代替导线，将实物电路连接完整（2分）；
⑵实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，
电流表无示数，则故障的原因是 ；⑶故障排除后，闭合开关，移动滑动变阻器的滑片到某一位置 ，电压表的示数如右图甲所示，此时电压为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
⑷当小灯泡正常发光时，电流表的示数如右图乙所示，则小灯泡的额定功率是 W。
