入库时间：2013-06-18小明用玻璃杯、吸管、水等器材进行了如下实验，请你完成下列内容．

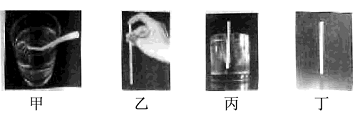

（1）如图甲所示，把一根直吸管斜插入装有水的玻璃杯中，吸管看起来弯折了，这是由于光的 形成的，然后用手指堵住上端的管口，从水中提起吸管后发现吸管中在一段水柱，且水不会流下来，如图乙所示，这主要是由于水柱受到 对它向上的作用．
（2）在吸管下端装入适量的钢珠，并用蜡封住管吸的下端使底部平整，然后让它竖直漂浮在水中．如图所示，测该吸管底面积为 3 ´10-5 m2 ，浸入水中的深度为0.11m（ g 取10N/ kg ）
①求吸管受到的浮力；
②把吸管拿出并擦干，让封结的一端朝下竖直放置在水平桌面上，如图丁所示，求吸管对桌面的压强．
-
难度：
使用次数：173
入库时间：2013-06-18
小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a 、b 之间的电阻箱R的阻值，得到一组电压表的示数Ua - R的图象如图乙所示．
（1）随着电阻箱接入电路中的阻值增大，定值电阻R a两端的电压 （选填“增大”、“减小”或“不变”）．
（2）将a 、b 间的电阻箱换成未知电阻R x，读得电压表示数为4.5V，则R x = Ω ，此时电路中电流为 A ．
（3）取下R x，分别将电阻Rx和Bx接入a 、b 之间，读得对应的电压表示数为1V 和3V,在这两种情况下，Ra上消耗的电功率变化了多少？
