难度：
使用次数：134
入库时间：2009-03-13如下图所示，质量均匀的小球从斜面上滚下，请在图中画出小球所受重力的示意图。
-
难度：
使用次数：299
入库时间：2009-03-13
如下图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
-
难度：
使用次数：119
入库时间：2009-03-13
一边长为10的正方体实心铝块，密度为2.7×103/m3.先按图甲所示放在水平地面上，然后按图乙所示用弹簧秤吊着浸没在盛水的容器中，g取10N/。根据以上提供的数据和物理情景，可以求出哪些物理量？（求出四个物理量即可，要求写出详细求解过程）
-
难度：
使用次数：59
入库时间：2009-03-13
如图所示电路中，小灯泡L标有“6V 3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：
⑴电源电压U；
⑵电阻R1的阻值；
⑶当S1、S2都断开时，小灯泡L消耗的功率
-
难度：
使用次数：175
入库时间：2009-03-13

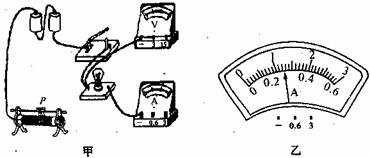

在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为10Ω左右，滑动变阻器上标有“20Ω 1A”字样。
⑴请你在图甲中用笔画线代替导线完成电路连接。
⑵开关闭合时，滑动变阻器的滑片P应移到__________（选填“左”或“右”）端。
⑶调节滑片P，使电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡正常发光时通过的电流为_________A，电阻为________Ω。
⑷在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如下图所示，通过分析图像发现灯丝的电阻是变化的，这是因为导体的电阻随________的变化而变化。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________（选填“容易”或“不容易”）烧断。
