难度：
使用次数：122

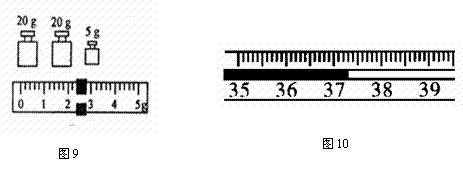

入库时间：2013-06-15（1）图中9天平读数是 g；
（2）体温计的示数如图10所示，其读数为 ℃；
（3）用电流表测电流，示数如图11所示，其读数为 A；
-
难度：
使用次数：51
入库时间：2013-06-15
如图12所示，在研究光的反射规律的实验中，平面镜M平放在平板上，E、F是两粘接起来的硬纸板，可绕垂直于镜面的接缝ON转动．
（1）如图12甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，若将AO向ON靠近，则OB ON．(选填“靠近”或“远离”)；
（2）如图12乙，把半面纸板F向前或向后折，则 (选填“能”或“不能”)看到反射光线，说明： ；
（3）要得到反射角等于入射角的规律，需测出图12甲中的反射角∠ （填写字母）和入射角大小，如这二个角相等，则得到反射角等于入射角的规律．你认为这样做需改进的地方有：
-
难度：
使用次数：178
入库时间：2013-06-15

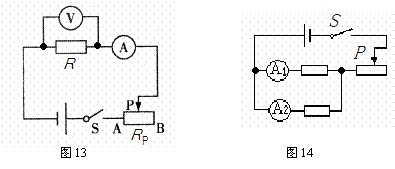

小文和小丽探究“电流和电阻的关系”电路如图13所示．设计思路是“改变电阻，保持电压不变，获取相应的电流值”．
（1）请说出保持电压不变的方法：
（2）小丽按设计思路进行实验，收集数据如右表：
请根据表中数据，写出实验结论：不同的电阻，当它两端电压相等时，通过它的电流与 成 比；
（3）小文实验时，发现自己桌子上的两个测量工具都是电流表．经过思考，利用现有器材，设计如图14所示电路，小文也完成了实验探究任务．请写出收集实验数据的步骤．
-
难度：
使用次数：113
入库时间：2013-06-15
一旅游观光艇（如图15），其部分技术参数如下表：（取：g=10N/kg，柴油的热值为4×107J/kg，ρ柴油=0.8×103 kg/m3）
求：
（1）假设每位乘客的平均质量为60kg，观光艇满载乘客时，所受浮力是多少？
（2）观光艇以最大功率匀速行驶时，受到水的平均阻力是多大？
（3）若这次航行2小时共消耗柴油30L，则柴油发动机的效率为多少？
-
难度：
使用次数：143
入库时间：2013-06-15
如图16甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图16乙所示．
问：
（1）当R2为10Ω时，电压表V1的示数是多少？
（2）当电压表V1示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
