难度：
使用次数：131
入库时间：2013-06-15以下两个测量实验来自于小钧同学实验报告上的摘录
（1）用图13甲所示的装置 “测量滑轮组的机械效率”：
①他先用弹簧测力计测出物重G＝6N；
②接着按图甲组装好器材，竖直向上拉动弹簧测力计使物体 上升，
此时弹簧测力计的示数如图乙所示，其示数为 N，本次实验滑轮组的机械效率是 。（机械效率用百分数表示，保留一位小数）
（2）用天平、细线、烧杯和水测定某实心工艺品的密度，实验过程如下：
①往烧杯中倒入适量的水，用调平的天平测出烧杯和水的总质量为100 g；

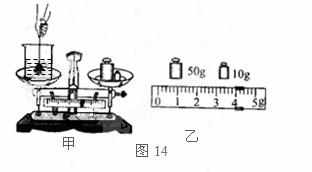

②用细线将工艺品拴好并浸没在水中，但没有触及杯底（如图14甲所示），在右盘中增加砝码并移动游码，当天平平衡后，得出质量为108 g，则工艺品的体积为 cm3；
③从烧杯中取出工艺品，用天平单独测量其质量，当天平平衡后，右盘中砝码和游码的位置如图乙所示，则工艺品的质量
为 g；④工艺品的密度为 kg/m3。小钧测量的工艺品密度比真实值 （选填“偏大”或“偏小”）。
-
难度：
使用次数：106
入库时间：2013-06-15

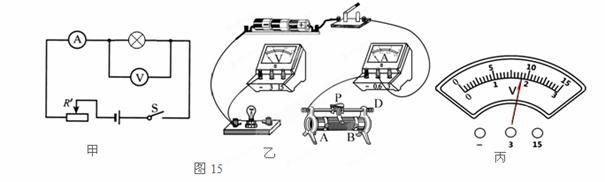

小东同学利用如图15甲所示的电路图，测量了小灯泡的电阻和电功率。他选用了下列器材：额定电压为2.5V的小灯泡、电压表（量程有“0-3V”和“0-15V”）、电流表（量程有“0-0.6A”和“0-
3A”）、滑动变阻器（规格分别为甲“10Ω 1A”、乙“20Ω 0.5A”、丙“50Ω 0.2A”）、开关、电压4.5V的电源和若干条导线。（1）根据电路图和器材的规格，请用笔画线代替导线，完成图乙中实验电路的连接。
（2）小东同学实验记录的
数据如右表所示。其中第2次实验的电压表示数如图丙所示，则灯泡两端的电压是 V。（3）小东在得到了第1次实验数据后，应向 （根据图甲回答，选填“左”或“右”）移动滑片才能得到第2、3、4次的实验数据。
（4）分析实验数据知：小灯泡的额定功率是 W，正常发光时的电阻是 Ω；他发现，同一个灯泡计算出的四组电阻值差异较大，其原因是灯丝的电阻随 升高而增大。
（5）在实验过程中他还发现，第4次灯泡最亮，第3次比第2次亮，第1次最暗，则说明灯泡的实际功率越 （选填“大”或“小”），灯泡越亮。
（6）从实验数据来看，小东所选的滑动变阻器应当是 （选填“甲”、“乙”或“丙”）。
次数
U/V
I/A
1
1.5
0.17
2
0.18
3
2.5
0.2
4
3.0
0.23
-
难度：
使用次数：175
入库时间：2013-06-15
图16所示为某电热水壶的原理示意图，电源电压U=220V，发
热体分别由R1和R2组成，通过通、断开关可以使电热水壶处于“加热”或“保温”状态。电热水壶的加热功率为1100 W。求：（1）电热水壶处于加热状态时，通过电路的电流是多大？
（2）若R2=484
，则电热水壶的保
温功率是多少？
-
难度：
使用次数：118
入库时间：2013-06-15
将一个高10cm、底面积80cm2、重6.4N的圆柱形实心木块挂于弹簧测力计（量程为0－10N）上，再将木块放入盛有水深为15cm的容器内，木块底面刚好接触水面，如图17所示。已知在弹性范围内弹簧的伸长与受到的拉力成正比，弹簧受到1N的拉力时伸长1cm。向容器内缓慢加水，当弹簧测力计的示数为2.4N时（水未溢出），求：
（1）加水前，容器底受到水的压强；
（2）木块受到的浮力；
（3）加水的深度。
-
难度：
使用次数：163
入库时间：2013-06-15

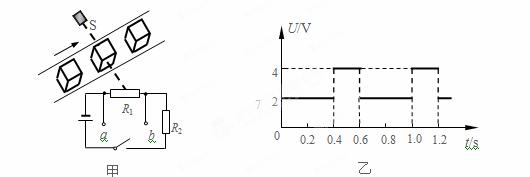

如图18甲所示是某生产流水线上的产品输送及计数装置示意图。已知计数器电路的电源电压恒为6V，其中S为一激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，其阻值为20Ω，a、b间接一“示波器”（示波器的接入不影响电路）。光敏电阻两端的电压随时间变
化的图象可由示波器显示出来。水平传送带匀速前进，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住。若运送边长为0.1m的均匀正方体产品时，示波器显示的电压随时间变化的图象如图乙所示。求：（1）正方形产品随传送
带运动的速度是多少？（2）光敏电阻在有光照状态下的电阻是多少？
（3）整个电路工作1h消耗的电能是多少？
