难度：
使用次数：134
入库时间：2013-06-13按下列要求在答题卡上作图。

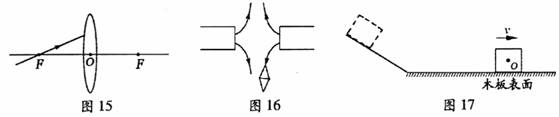

(1)请在图15中画出入射光线通过凸透镜后的折射光线。
(2)请标出图16中小磁针静止时的N极。
(3)如图17所示，滑块从斜面顶端滑下后在水平木板表面上滑行。请画出滑块在木板上滑行时水平方向上受到力的示意图。
-
难度：
使用次数：172
入库时间：2013-06-13
据报道，我国长征二号F运载火箭将于6月中旬把神舟十号飞船送人太空。火箭在上升过程中，其头部表面温度将会急剧升高，请你用所学物理知识解释这是为什么?
-
难度：
使用次数：163
入库时间：2013-06-13
美国研制出“会飞的汽车”，如图18所示，其车身和一般汽车相似，但车门多了两个可折叠的翅膀，在陆地行驶时，翅膀折叠，在空中飞行时，翅膀张开。汽车的质量为600 kg，地面最大行驶速度可达150 km／h，轮胎与地面接触的总面积约为0.12 m2，空中最大飞行速度可达200 km／h，发动机功率为75 kW。问：
(1)该汽车在地面以最大行驶速度匀速行驶0.2 h，通过的距离是多少?
(2)该汽车静止在水平地面上时，对地面的压强是多少?
(3)若汽车在空中以最大飞行速度匀速飞行
200 km，汽车受到的牵引力是多少?
-
难度：
使用次数：129
入库时间：2013-06-13
小莉在实践活动中设计的模拟调光灯电路，如图19所示。她选用的电源电压恒为12V，小灯泡上标有“6V 6W”、滑动变阻器上标有“20Ω 2A”字样。若不考虑灯泡温度对电阻的影响，闭合开关s后，问：
(1)小灯泡正常发光时的电阻是多少?
(2)当滑动变阻器的滑片P在中点时，电压表的示数以及电路消耗的总功率是多少?
(3)当滑动变阻器的滑片P移到a端时，会出现的情况是什么?
-
难度：
使用次数：115
入库时间：2013-06-13
(1)如图20所示，铁块长为_____cm。
(2)小玲家上月末抄表时电能表的示数是
，本月末抄表时的示数如图21所示，若电价为0.5元／kw·h，她家本月应交电费_____元。从表盘上你还能获得的信息有__________ (写出一条即可)。
