入库时间：2013-06-12小明进行实验探究“光的反射规律”， 组装了如图所示装置。把一个平面镜放在水平桌面上，在平面镜上竖直放一张可以绕ON向前、向后折动的白纸板，纸面上画有角度刻度线, ON与镜面垂直。
(1) 小明在F点能从平面镜中看见激光光源的像，其原因是 。
(2) 实验中，当把纸板的右半边向后折30°时，发现右侧纸板上不再呈现反射光线，说明 。
(3) 请画出记录实验探究过程的表格。
-
难度：
使用次数：165
入库时间：2013-06-12
同学们进行了“探究电流跟电压的关系”的实验并得出结论后，交流时小明道出了自己的做法。

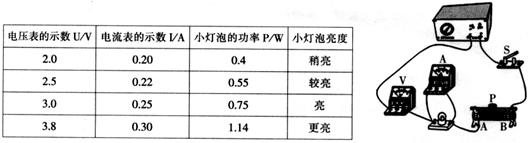

(1) 他连接了如图所示电路，请指出此电路连接中存在的错误之处是 。
若此时闭合开关，看到的现象是 。
(2) 他改正了电路连接的错误后进行了实验，记录了现象并收集处理了数据(见下表)。
由表格数据可直接得出流过小灯泡的电流跟其两端电压的关系是: 还可得出的结论是
。
(3)为使实验更科学合理，请你替他更换一个器材并说明更换此器材的理由。
-
难度：
使用次数：197
入库时间：2013-06-12

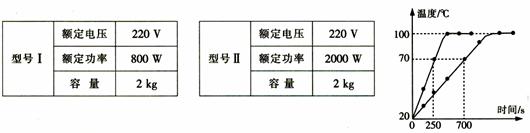

小聪在探究电水壶烧水的热效率问题时，选择了两个外形和材料都相同的自动控制电热水壶，规格如下表.他在两个壶中各装入2kg水，把它们分别接入220 V电路中，将水加热至沸腾，利用所得数据绘成如图所示的图像。{C水=4.2×103 J/(kg℃)}
(1) 从开始加热至水沸腾这一过程中，水吸热是多少？
(2) 请求出从开始加热至水温升高到70℃这一过程中两个型号电水壶的热效率之比，并根据此计算说明电水壶的热效率与其消耗电能之间的关
系。(3) 请从物理学角度，对比着评价上述两个电水壶。(需要数据支持）
