入库时间：2009-03-13在探究“滑轮组的机械效率与提升物体的重力大小是否有关”的实验中，所用的实验装置如图甲所示．另外提供的实验器材还有：一把刻度尺、钩码(质量未知)若干．
(1)请画出记录实验数据的表格，并写出用直接测量的物理量表示的机械效率表达式．
①记录实验数据的表格：
②用直接测量的物理量表示的机械效率表达式：
(2)在实验中匀速提升物体时，弹簧测力计的示数如图乙所示，则拉力的大小为______N．如果拉弹簧测力计时用力较大，使物体运动的速度越来越大了，则测得的滑轮组的机械效率将______ (填“偏大”“偏小”或“不变”)．
-
难度：
使用次数：92
入库时间：2009-03-13
图示是“探究海波晶体熔化时温度随时间变化的规律”的实验装置．
(1)实验中除了需要图中所示的实验器材以外，还需要______．
(2)将温度计A插入试管中时，温度计的玻璃泡在放置上有什么要求?
____________________________________________________________
(3)实验中要不停地用搅拌器B搅拌，其目的是______．
(4)小明用图示的实验装置，探究冰熔化时温度随时间变化的规律，发现冰熔化太快，没有找到冰的熔点．若要延长冰熔化的时间，请你写出两条可行的办法：
①__________________________________________
②__________________________________________
-
难度：
使用次数：150
入库时间：2009-03-13
小华有一架“傻瓜”相机，照相时不能根据景物的远近调节镜头到底片的距离，即不能调节像距．他从说明书中了解到：相机镜头的焦距是35 mm，拍摄时景物应在3 m以外．对此，小华提出了一个问题：为什么用该相机拍摄3m以外的景物时，就不需要调节像距了呢?于是他查到了该相机镜头成像时像距和物距的数据如下表
物距
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
像距
36.27
35.84
35.62
35.50
35.4l
35.35
35.30
35.26
35.23
35.21
35.20
(1)请根据表中的数据简单说明用该相机拍摄3rn以外的景物时，不需要调节像距的理由：____________________________________．

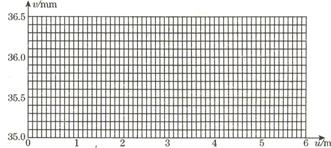

(2)请在坐标纸上画出像距与物距的关系图像
(3)从图像可以看出，像距与物距的关系是：__________________________________________
-
难度：
使用次数：200
入库时间：2009-03-13
在探究“通过电阻的电流与电阻两端电压的关系”的实验中
(1)图示是甲小组连接的部分实物连接图．请完成实物电路的连接
(2)实验室中的电压表的电阻很大，通常在1 k
～5 k之间．在本实验中，乙小组所用的定值电阻的阻值约为2 k，则用电压表测出的定值电阻两端的电压U1与拆下电压表后定值电阻两端的电压U2相比较，哪个大？__________ ．(3)在本实验中，如果所用的电源的电压是12 V，定值电阻的阻值是10
，且通过定值电阻的电流不能超过0.5 A．实验室中有4个滑动变阻器可供选择，4个滑动变阻器上分别标有“5
2 A ”“20 1.5 A ”“50 1 A”“l00 0.2 A”．请你通过分析，说明实验中应该选择哪个滑动变阻器．
