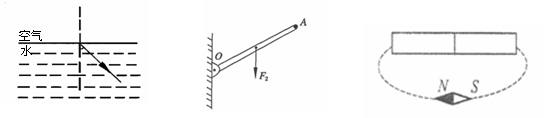

入库时间：2013-06-12（1）如图14甲所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。
（2）在如图14乙中，为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。
（3）如图14丙所示，条形磁体和小磁针都处于静止状态，虚线表示条形磁体周围的一条磁感线。标出条形磁体的N、S极和磁感线的方向．
图14甲 图14乙 图14丙 -
难度：
使用次数：60
入库时间：2013-06-12
如图15是我国自主研发的长航程极地漫游机器人。机器人质量约500kg，装有四条三角形履带，每条履带与地面的接触面积约为1000cm2。今年2月，机器人首次在南极内陆冰盖完成了27km的自主行走。
求：（1）该机器人静止在水平冰面上时，对冰面的压强为 多少？
（2）本次自主行走共耗时30min, 则它的平均速度为多少？
-
难度：
使用次数：174
入库时间：2013-06-12
如图16为某品牌电热水壶及其铭牌，请解答下列问题。
（1）该电热水壶的电热丝的电阻是多大？
（2）晚上，用装满水的电热水壶烧水，如果此时正值用电高峰，实际电压只有额定电压的90%，则此时电热水壶的实际功率为多大？（设电热丝的阻值保持不变）
（3）在第2问中，如果壶中水的初温为19℃，将水加热到100℃需要吸收多少热量？如果电热水壶
放出的热量全部被水吸收，则烧开这壶水需要多长时间？〔水的比热容为c水=4.2×103J/(kg·℃）〕额定电压
220V
频率
50Hz
额定功率
1000W
水壶容积
1.0L
加热方式
底盘加热
图16
-
难度：
使用次数：53
入库时间：2013-06-12
在探究杠杆平衡条件的实验中：
（1）挂重物前，小明发现杠杆左端低右端高，要使它在水平位置平衡，应将杠杆左端的平衡螺母向 调节。
（2）如图17所示，每个钩码重0.5N,用弹簧测力计在C处竖直向上拉，弹簧测力计示数为 N时，杠杆在水平位置平衡。当弹簧测力计逐渐向右倾斜时，使杠杆仍然保持在水平位置平衡，则弹簧测力计的示数将_ 。
（3）某实验小组进行正确的实验操作后，得到的 数据为F1=1.5N，L1=10cm，F2=1N和 L2=15cm。该实验小组能不能根据这组数据就得出探究结 论？ ；理由是 _。
图17
-
难度：
使用次数：65
入库时间：2013-06-12
在“探究浮力的大小跟哪些因素有关”时，同学们提出了如
下的猜想：
① 可能跟物体浸入液体的深度有关；
② 可能跟物体浸入液体的体积有关；
③ 可能跟物体的重力有关；
④ 可能跟液体的密度有关。
为了验证上述猜想，李明做了如图18所示的实验：他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：
（1）铁块从位置1－2－3－4的过程中，弹簧测力计的示数先变小后不变，说明铁块受到的浮力
（填变化情况）；通过这一实验可以验证上述猜想 是正确
的。（填上面猜想的序号）。（2）为了验证猜想③，李明应该选择体积 （选填“相同”或 “不相同”）的铁块和铜块进行探究。
（3）为了验证猜想④，李明将铁块分别挂在弹簧测力计下浸没在水和盐水中，发现两次弹簧测力计示数相差很小且小于弹簧测力计的分度值，很难找到规律。李明动脑筋一想原来是自己所配制的盐水的浓度 （太大/太小）。你认为还有可能是什么原因导致以上现象的发生： 。
