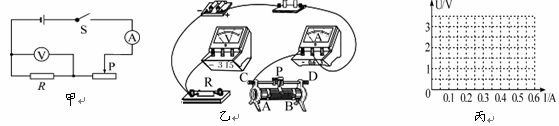

入库时间：2013-06-11小明用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，图乙是小明未完成连接的实验电路。
（1）电压表应选择 ▲ 的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图乙中实验电路的连接。（连线2分，共3分）
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是 ▲ 。（写出一个）（1分）
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。
U（V）
0.5
1.0
1.6
1.9
2.5
3.0
I（A）
0.1
0.2
0.3
0.4
0.5
0.6
①请根据表中数据在图丙中画出电阻R的U－I关系图像。（2分）
②小明在实验中所用电阻R的阻值为 ▲ Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为 ▲ W。（2分）
（4）如果将实验电路中的电阻R
更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动： ▲ 。（2分） -
难度：
使用次数：56
入库时间：2013-06-11
阅读短文，回答问题：
空气加湿器的奥秘

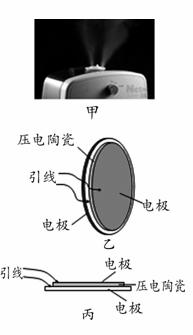

如图甲所示，是一种常见的家用空气加湿器，它能将水“雾化”成1—5μm的微小颗粒，并利用风扇吹散到空气中，这就是我们看到的图中加湿器上方的“白汽”．
加湿器中的关键部件是压电陶瓷换能器，如图乙所示．图丙是其主视图．它是由压电陶瓷、金属电极和引线组成，外部电压通过引线和电极加到压电陶瓷上．在电压驱动下压电陶瓷产生1.5—2MHz高频机械振动，在水中产生相同频率的声波，将水直接雾化．
压电陶瓷具有压电效应和逆压电效应．在外力作用发生形变时，在它的两个相对表面上出现正负相反的电荷．当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应．相反，当在其电极上加上一定电压就会发生形变，电压消失后，形变随之消失，这种现象称为逆压电效应．
（1）图中的“白汽”是 ▲ （小水滴/水蒸气）．（1分）
（2）“白汽”最终在空气中“消失”，在其“消失”过程中 ▲ （吸收/放出）热量．（1分）
（3）压电陶瓷换能器振动产生的声波是 ▲ （超声波/次声波），它 ▲ （能/不能）被人听到．（2分）
（4）压电陶瓷换能器是利用压电陶瓷的 ▲ 效应．压电陶瓷换能器是将电能转化成 ▲ 能．（2分）

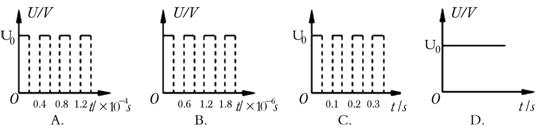

（5）加湿器中压电陶瓷换能器上所加电压符合要求的是下图中的 ▲ ．（2分）
