难度：
使用次数：189

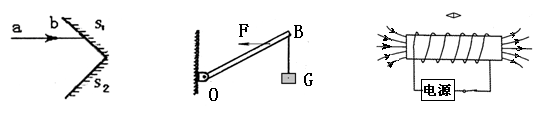

入库时间：2013-06-05按照题目要求作图：
（1） 如图所示是一种称为“角反射器”的光学装置，从地面上发出的激光沿a、b方向入射到平面镜S1上。试在图中作出经平面镜S1、S2反射后的光线。
（2）在力F点作用下，图中所示的杠杆保持静止。请画出F的力臂和物体G的重力示意图。
（3）图中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．
-
难度：
使用次数：446
入库时间：2013-06-05
如图所示，这把刻度尺的分度值是 ，所测木块的长度约是 cm．
-
难度：
使用次数：187
入库时间：2013-06-05
在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过
待测电阻的电流为___________A，若此
时待测电阻两端电压表的示数为2V，则待测电阻的阻值为_____________Ω。
-
难度：
使用次数：510
入库时间：2013-06-05
在探究物质熔化特点的实验中，实验小组测得1 kg冰的温度随时间变化的图像如图所示．已知冰的比热容c1=2．1×103J／(kg·℃)，设物质从热源吸热的功率恒定不变，根据图像解答下列问题：
(1)在最初2 min内，物质温度升高了40℃，则吸收的热量为 J，吸热功率为 W．
(2)在t2=8 min时，物质处于 状态，从第4 min至第8 min吸收的热量为 J．
(3)由图像可知该物质在液态时的比热容为 J／(kg·℃)．
-
难度：
使用次数：58
入库时间：2013-06-05

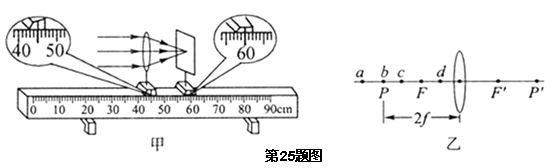

某实验小组进行“探究凸透镜成像规律”的实验：
（1）由图甲可知，该凸透镜的焦距是_____________cm。
（2）实验时凸透镜与光屏的高度已调好，但烛焰在光屏上像的位置偏高，要想使像成在光屏中央，应调节蜡烛使烛焰向_____________（填 “上”或“下”）移动。
（3）如图乙所示，若在光屏上（光屏未画出）得到清晰放大的实像，则烛焰应位于透镜左侧a、
b、c、d四点中的___________点，此成像规律应用在____________上（填一种器材名称）。
