难度：
使用次数：409
入库时间：2009-03-13请在虚线框内画出实物图的电路图
-
难度：
使用次数：290
入库时间：2009-03-13
用两只灯泡、一个开关（总开关）、一只滑动受阻器、一个电源，设计出满足以下要求的电路：一只灯的亮度不变，另一只灯的亮度可调节。
（1）在虚线框内画出电路图；
（2）连接实物图
-
难度：
使用次数：82
入库时间：2009-03-13
在探究浮力的实验中，王波同学将一块质量为78g的铁块悬挂在弹簧秤的挂钩上：
（1）当她手提弹簧秤将该铁块缓慢放入水中的过程中，发现弹簧秤的读数逐渐_________；
当铁块完全浸入水中后，改变它在水中的深度，弹簧秤的读数__________。 (填“变大”、“变小”或“不变”)
（2）当铁块完全浸入水中后，弹簧秤的读数应该是________N。（铁的密度是7.8×103kg/m3，g＝10N/kg）
-
难度：
使用次数：212
入库时间：2009-03-13
在验证杠杆平衡条件时，某实验小组得到了如图所示的杠杆平衡状态。已知每个钩码的质量均相等：
（1）热钩码所挂位置不动，将左边的钩码是掉一个，为使杠杆仍然保持平衡，右边的钩码该拿掉_________个；
（2）由此，总结出杠杆的平衡条件为：__________________________________。
-
难度：
使用次数：123
入库时间：2009-03-13

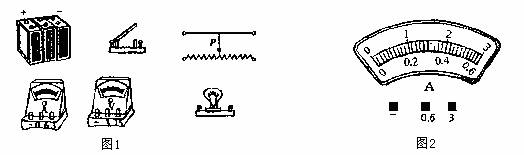

在测定额定电压是2.5V的小灯泡的功率实验中：
（1）请将实物图1进行连接。
（2）开关闭合后，移动滑片P，当电压表的读数为2.5V时，根据电流表的读数，算出灯的功率为0.7W，请在图2中标出此时由流表的指针位置及所选接线柱。
（3）用这个电路可以进行调光，但缺点是灯的亮度不能从熄灭（电流为零）调起。请你用上述器材中的电源、开关、灯、滑动变阻器各一个，设计一个能使灯由熄灭（电流为零）调至正常发光的电路，在虚线框内画出你所设计的电路图。
