难度：
使用次数：123
入库时间：2013-06-05在研究液体压强的实验中，老师出示了如图甲所示的装置，并向装置中加入一定量的水，此时你观察到的现象是
，这说明: 。稍后老师用如图乙的压强计探究液体内部压强的规律，而小明认为没必要，利用图甲装置即可。于是小明将图甲装置中的水倒掉后，把它缓慢地浸入水中（如图丙），你将观察到的现象是 。若要探究液体内部压强的特点， （填甲或乙）装置更适合，请你说出最主要理由： 。
-
难度：
使用次数：165
入库时间：2013-06-05

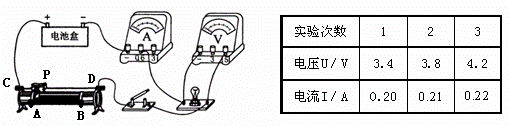

某同学想测量手电筒上小灯泡正常工作时的电阻，在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，图中甲为他所连的实验电路．
（1）电池盒中至少有__________节干电池；
（2）经检查发现电路接线有错误，请在他接错的导线上打上“×”，并改正；
（3）按正确的操作测得的数据如下表：
由上表数据可以得出小灯泡正常工作时的电阻为 Ω；而表中计算出三个电压下小灯泡的电阻不相等，你认为可能的原因是
．
-
难度：
使用次数：54
入库时间：2013-06-05
在测量“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为A：“5Ω 1A”、B：“20Ω 2A
”的滑动变阻器可供选择。（1）本实验中应该选择规格为 的滑动变阻器；在连接电路时，开关应处于 状态，电流表的量程应选0~ A。
(2)请你用笔画线代替导线，按照电路图将实物电路补充完整。（导线不能交叉）
图甲
(3)闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。(4) 小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应将图甲中滑片P向
（选填“A”或“B”）端移动，使电压表的示数为2.5V。（5）实验过程中，若小灯泡接线柱发生短路，则下列判断正确的是（ ）
A．电压表可能被烧坏 B．小灯泡可能被烧坏
C．电流表
可能被烧坏 D．电压表和电流表都没有示数(6)小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
-
难度：
使用次数：137
入库时间：2013-06-05
如图所示是某型号的水陆两用坦克，它的车体比普通坦克要大，呈船形，既能在陆地行驶，也能在水中浮动。该水陆两用坦克的总质量是22t，每条履带的触地面积是2m2，发动机功率是420kW，水上最大速度14km/h，陆地最大速度54km/h。请根据以上信息求解该坦克：(g= 10N/kg)
（1）停在水平地面上时，对地面的压强多大？
（2）在水上航行时，所受浮力是多少?
（3）在陆地上以最大速度匀速行驶时，10分钟行驶的距离是多少？
（4）在陆地上以最大速度匀速行驶时坦克受到的阻力是多大？
-
难度：
使用次数：110
入库时间：2013-06-05

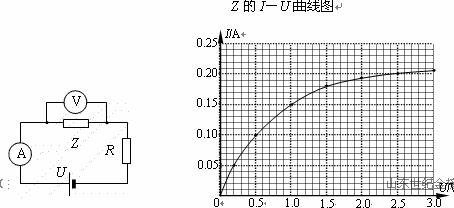

现有一个电阻元件Z，可能是由金属材料制成的，它的电阻随温度的升高而增大，也可能是由某种半导体材料制成的，其电阻随温度的升高而减小。现用图示电路对其进行测试，其中
R为定值电阻，电源电压可调，实验中从0开始逐渐增大电源电压，测得通过Z的电流与加在它两端的电压数据如下表所示：
利用这些数据绘出Z的I－U曲线如图所示。请根据表中数据和图线解决下列问题：
（1）Z是由 (金属/半导体) 材料制成的。当Z两端电压为1.5V时，Z消耗的电功率 W；
（2）当电源电压为U=3.5V时，电流表的读数为0.20A，求定值电阻R的阻值；
（3）在Z的I－U坐标图中作出电阻R的I－U图像，并根据电阻元件Z和定值电阻R的I－U图像分析，当电源电压调到某一适当值时，元件Z与定值电阻R消耗的电功率相等，求此时的电源电压。
