入库时间：2013-06-03为鉴别某种未知液体，物理老师把这个任务交给了小明的实验小组，他们利用天平和量筒进行了多次测量。实验操作如下：
（1）用天平测量液体的质量。当天平平衡时，放在右盘中的砝码大小和游码的位置如图11甲所示，则称得烧杯和液体的质量m为 g。
（2）用量筒测量液体的体积。将烧杯中的液体全部倒入量筒中，液面达到的位置如图11乙所示，则该液体的体积V为 mL。尽管体积测量方法正确，但大家在对实验过程及结果进行评估时，发现液体的体积测量值比它的实际值要 （选填“偏大”或“偏小”）。
（3）他们对测量方法进行修正后，测出了几组实验数据，并根据测量结果作出了“m－V”图像，如图12所示。由图像可知该液体的密度为 g/cm3；通过查表对照知该液体是 。
一些物质的密度
物质
硫酸
水
煤油
酒精
密度（kg·m－3）
1.8×103
1.0×103
0.8×103
0.8×103
图11 图12
-
难度：
使用次数：124
入库时间：2013-06-03
在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上图13（a）所示。，（1） 连接好电路后，闭合电键S，发现电压表的指 针偏转如图13(b)所示，这时他应立刻_______电键，并换接电压表的__________量程。
（2）小红更换电阻并多次实验，将实验数据记录在右表中，分析表中数据可以得出初步结论：
。
实验
序号
UAB（伏）
UBC（伏）
UAC（伏）
1
3.5
2.5
6
2
2
4
6
3
1
5
6
图13（a） （b）
-
难度：
使用次数：169
入库时间：2013-06-03

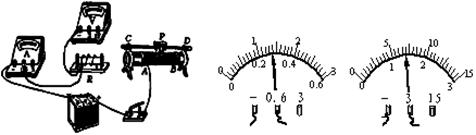

如图14是许华同学为“用电压表和电流表测电阻”的实验所连的电路。
⑴电路已有部分连接，请用笔画线代替导线把缺少的两根导线补画出来。
⑵连接电路时，应断开开关，将滑动变阻器的滑片移到__________(选填“左”或“右”)端，这样做的目的是为了防止电流过大，保护电路；
⑶许华同学闭合开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图15所示，则电流表的示数为________A；被测电阻Rx的阻值是______ Ω。
⑷许华和小亮为他俩在全班首先获得测量结果而高兴，准备整理器材结束实验。但小红认为他们的实验没有结束，建议他们____________________ .
图14 图15
-
难度：
使用次数：184
入库时间：2013-06-03
如图16乙所示是一种起重机的简图，为了保证起重机起重时不会翻到，在起重机右边配有一个重物m0；已知OA=12m，OB=4m。用它把质量为2×103kg，底面积为0.5m2的货物G匀速提起(g=10N/kg)。求：
（1）起吊前，当货物静止在水平地面时，它对地面的压强是多少？
（2）若起重机自重不计，吊起货物为使起重机不翻倒，右边的配重m0至少为多少千克？
（3）如果起重机吊臂前端是由如图16甲所示的滑轮组组成，动滑轮总重100kg，绳重和摩擦不计。如果拉力的功率为6kw，则把2×103kg的货物匀速提高10m，拉力F的大小是多少？需要多少时间？滑轮组机械效率是多少？
-
难度：
使用次数：55
入库时间：2013-06-03
如图17所示的电路中，电源电压保持不变，灯L标有“6V 3.6W”字样，滑动变阻器R1的阻值变化范围为0～20欧。
(1)当开关S、S1闭合，S2与a点接触时，观察电压表的示数可知，灯L恰好正常发光，此时电流表的示数为1.1安，求：电源的电压值；电阻R2的阻值。
(2)当开关S闭合，S1断开、S2与b点接触，滑动变阻器的滑片P位于中点时，求：电压表V1的示数；灯L的实际功率。
